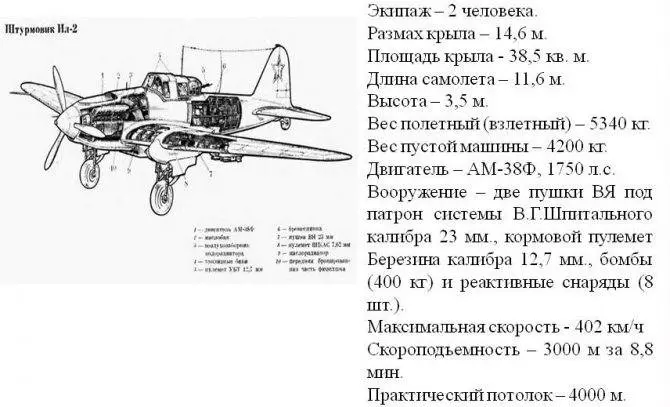

Тактико-технические и летные характеристики Ил-2
Размеры Ил-2 были небольшими. Длина составляла 11,6 м при высоте 4,17 м. Размах крыла был равен 14,6 м, его площадь занимала 38,5 м². Взлетный вес для базовой модели ограничивался 5,31 т, для двухместной – 6,16 т. Пустыми самолеты весили 3,99 т и 4,36 т соответственно. При этом на броню приходилось 990 кг.
Работали штурмовики Ил-2 на двигателе АМ-38. Мощность для разных модификаций могла варьироваться. Одноместная версия получала установку с 1575 л. с., а двухместная – с 1720 л. с. Первая позволяла разгоняться до 450 км/ч, вторая не давала скорости выше 414 км/ч. Дальность полета одноместного самолета составляла 638 км, практический потолок ограничивался 7800 м.
Историческая справка
Основная статья: История Il-2-1
Ил-2 (по кодификации НАТО: Bark) — советский штурмовик времён Великой Отечественной войны, созданный в ОКБ-240 под руководством Сергея Владимировича Ильюшина. Самый массовый боевой самолёт в истории, было выпущено более 36 тысяч штук.
В Красной армии самолёт получил прозвище «горбатый» (за характерную форму фюзеляжа). Конструкторы называли разработанный ими самолёт «летающим танком». Немецкие пилоты за живучесть и недостаток манёвренности называли его нем. Betonflugzeug — «бетонный самолёт» и нем. Zementbomber — «цементный бомбардировщик». У наземных войск вермахта самолёт пользовался дурной репутацией и заслужил несколько почётных прозвищ, таких как «мясник» (нем. Schlächter), «мясорубка» (Fleischwolf), «железный Густав» (Eiserner Gustav), также в советской литературе существуют утверждения, что отдельные солдаты вермахта называли его «чумой» (нем. Schwarzer Tod, дословно: «чёрная смерть»).
Ил-2 принимал участие в боях на всех театрах военных действий Великой Отечественной войны, а также в Советско-японской войне. В феврале 1941 года началось серийное производство (приказ А. И. Шахурина № 739 от 14.12.1940). Первые серийные Ил-2 изготовлены в Воронеже на заводе № 18 (в ноябре 1941 года завод эвакуирован в Куйбышев). Ил-2 серийно производился на авиационных заводах № 1, № 18 в городе Куйбышеве и на авиационном заводе № 30 в городе Москве. Некоторое время в течение 1941—1942 годов самолёт выпускался заводом № 381 в Ленинграде и Нижнем Тагиле.
Прототип — БШ-2 (Заводское наименование ЦКБ-55) совершил первый полёт 2 октября 1939 года (лётчик-испытатель В. К. Коккинаки).
Тактика боя штурмовика Ил-2
Основным преимуществом в бою такого штурмовика было то, что он работал на высотах до 1 км, а основную боевую деятельность он проводил на высоте в 20-50 метров. Из-за низкой высоты полета Илу была не страшна вражеская артиллерия, а от пехоты самолет с легкостью защищала его броня. В свою очередь, штурмовик мог эффективно уничтожать танки и живую силу противника. При работе на низких высотах плюсом была также достаточно высокая скорость самолета в 400км/час, что не могли себе позволить другие штурмовики, которые могли разгоняться, только до трехсот километров в час.
После уничтожения наземных целей Ил-2 мог с легкостью перейти к атаке на вражеские воздушные цели, которые хоть и имели большую скорость, но не имели такой брони и вооружения, как советский штурмовик. Интересным фактом является хитрость наших пилотов, которые использовали внешнюю схожесть Ила с немецким бомбардировщиком. Наши пилоты могли пристроиться к немецким самолетам, которые ничего не подозревали, и спокойно уничтожить их.
«Неизбежный опустошительный удар»
Детище Сергея Ильюшина продемонстрировало высокую эффективность в борьбе практически со всеми типами наземных и надводных объектов. Основными целями Ил-2 становились пехотные подразделения, транспортные средства, мосты и переправы противника, морская артиллерия и вражеские корабли.
В первые годы войны серьёзным недостатком штурмовика было отсутствие средств поражения немецких танков, однако ситуация изменилась с появлением в 1943 году противотанковых авиационных бомб ПТАБ-2,5—1,5 конструкции Ивана Ларионова. Несмотря на скромную массу (1,37 кг), данные боеприпасы не оставляли шансов даже тяжёлым немецким «Тиграм» и «Пантерам».
Боевое крещение ПТАБ-2,5—1,5 получили 5 июля 1943 года в ходе Курской битвы. Чтобы повысить вероятность поражения бронетанковой техники неприятеля, экипажи Ил-2 в процессе бомбометания создавали огненную полосу шириной примерно 15 м и длиной 70 м при высоте сброса боеприпасов в 75—100 м.
Демонстрационный полёт восстановленного штурмовика Ил-2
«Пушки Красной армии не брали в лоб броню немецких танков, но сверху их защита была весьма условной, поэтому её удавалось пробивать небольшими авиационными боеприпасами, а иногда и снарядами из орудий. Налёты эскадрилий Ил-2 стали серьёзной угрозой мобильным бронетанковым подразделениям вермахта», — пояснил Владимир Попов.
Как отмечают эксперты, успешные действия штурмовой авиации снижали потери Красной армии, поддерживали её наступательные и оборонительные операции. Руководство советских ВВС старалось применять Ил-2 таким образом, чтобы эскадрильи постоянно меняли друг друга в воздухе, не давая врагу передышки.
Преимущество советских штурмовиков заключалось в том, что они могли неожиданно появиться над частями противника, сея панику в его рядах. В зависимости от обстановки, бомбы сбрасывались с пикирования, горизонтального либо бреющего полёта.
Также по теме
«Помог поднять боевой дух»: как проходил военный парад в Москве 7 ноября 1941 года
7 ноября 1941 года на Красной площади прошёл парад в честь годовщины Великой Октябрьской социалистической революции. В эти дни нацисты…
«Есть самолёты, представляющие собой удивительные творения человеческого разума… Именно к таким самолётам-находкам можно в первую очередь отнести Ил-2», — описывал детище Ильюшина Герой Советского Союза лётчик Николай Платонов.
За высокие боевые качества немцы называли Ил-2 «чёрной смертью», «чумой», «летающим танком» и «бетонным самолётом». Советские военнослужащие удостоили штурмовик ласкового прозвища «Илюша».
Принято считать, что колоссальный вклад самолёты Ильюшина внесли в успех крупномасштабной операции «Багратион», проходившей летом 1944 года. В ходе неё советские войска полностью уничтожили 17 дивизий и три бригады группы армий «Центр».
«Его (Ил-2. — RT) конструкция и тактика применения со временем совершенствовались, но неизменным оставалось одно: если над немецкими позициями появлялись «летающие танки», враг в ужасе стрелял из всего, что было, в надежде остановить неизбежный опустошительный удар», — отмечают специалисты ПАО «Ил».
Как говорит Владимир Попов, положительный эффект от применения Ил-2 заключался не только в нанесении существенного материального ущерба врагу. Большое значение имел моральный фактор — пехотинцы Красной армии после обидных поражений 1941 года наконец-то ощутили надёжную поддержку авиации.
« Ил-2 нужны как воздух»
Телеграмма такого содержания была отправлена Главнокомандующим СССР руководству завода-изготовителя «илов». Фронт остро нуждался в боевой технике, в том числе авиационной. Завод ответил обязательствами, которые выполнил, несмотря на трудности военного времени: эвакуация, нехватка материалов и рабочих рук, отсутствие инструкций подготовки летных экипажей.
К серийному выпуску машин приступили еще до начала войны на Воронежском авиазаводе, находившемся на момент начала войны в глубоком тылу. Однако в результате стремительного наступления врага, завод оказался в зоне досягаемости вражеской авиации и был неоднократно подвержен бомбардировкам. Как и многие предприятия, он подлежал эвакуации на восток. На период эвакуация и разворачивания производства на новом месте выпуск машин был приостановлен. И хотя это заняло чуть более месяца, нехватка самолетов, как и другой техники, сказывалась на фронте очень остро.
В первые военные месяцы сложилась тяжелая ситуация. Самолеты Ил-2 несли большие потери. Отчасти это объяснялось слабой обученностью летного состава. Самолет был новым изделием, не было времени на его освоение. Кроме того, отсутствие стрелка в хвостовой части самолета и истребительного прикрытия делало штурмовик беззащитным перед атакующими вражескими истребителями. Не была разработана тактика применения самолетов в бою.
Из-за малой скорости и невысокого потолка самолеты становились легкими мишенями для вражеской артиллерии
Немаловажное значение имело производства самолетов, ориентированное в первую очередь на количество выпускаемых машин, — все это в совокупности стало причинами больших потерь машин
Железный «боевик»
Ещё в 1928 году, разрабатывая стратегию для будущих сражений, советские генералы пришли к выводу, что первую скрипку в следующей мировой войне будут играть подвижные автобронетанковые соединения и бронированные самолёты, поддерживающие пехоту пулемётным огнём. На тот момент, к слову, Страна Советов не имела ещё ни танков, ни достойной упоминания авиации; техникой только предстояло обзавестись. И если с танками проблем не предвиделось — у империалистов они уже были, и требовалось лишь приобрести лицензии на производство, — то по части бронированных самолётов мировая буржуазия ничем не могла помочь своему могильщику.
В конце 1930 года задание на разработку бронированного штурмовика получил ведущий советский авиаконструктор Николай Поликарпов. Он сформулировал концепцию «бронированного кокона», оказавшуюся очень удачной. Штурмовик мыслился как одномоторная машина, в которой все наиболее уязвимые агрегаты — двигатель, кабина экипажа, бензобак, радиаторы, кассета с бомбами — плотно размещались в едином забронированном пространстве. Но воплотить задуманное в металле оказалось не так-то просто. Одно только стальное «корыто» экспериментальных «Тяжёлых штурмовиков» — ТШ-1, ТШ-2, ТШ-3 — весило почти тонну. А самолёт-то был одномоторным! Для обеспечения приемлемых лётных качеств требовался очень мощный двигатель. Авиамоторов с необходимыми характеристиками в начале 1930-х просто не существовало.
В 1934 году конструктор признал, что эта задача пока неосуществима, и предложил авиации «эрзацштурмовик», переделанный из уже испытанного разведчика Р-5. Но опыт сражений в охваченной гражданской войной Испании немедленно показал, что броня самолёту необходима. Как правило, истребителям или Р-5Ш («штурмовым») удавалось безнаказанно совершить лишь первый заход на цель — пока застигнутый врасплох враг метался в поисках укрытия. Когда самолёт возвращался, его уже встречал плотный огонь из винтовок и поставленных на зенитные станки пулемётов. Тянущиеся с земли трассы быстро настигали крылатую машину, проносящуюся на высоте 50–200 метров.
| ГЛОССАРИЙ: КЛАССЫ БОЕВЫХ САМОЛЁТОВ |
|
Ссылки
- Ресурсы World of Warplanes
- Энциклопедия
- Тема на официальном форуме
СССР
| Истребители | IIЦКБ И-7 • IIIПоликарпов И-15бис ДМ-2 • IIIПоликарпов ЦКБ-12бис • IVПоликарпов И-153 ДМ-4 • IVПоликарпов И-17 • VПоликарпов И-180-3 • VИльюшин И-21 (ЦКБ-32) • VЛавочкин ЛаГГ-3 • VМикоян, Гуревич МиГ-3 • VЯковлев Як-1 • VIМикоян, Гуревич И-210 • VIЛавочкин Ла-5 • VIBell P-39Q-15 Airacobra • VIЯковлев Як-1М • VIIМикоян, Гуревич И-220 • VIIКостиков 302 • VIIЛавочкин Ла-7 • VIIЛавочкин Ла-9РД • VIIЯковлев Як-3 • VIIЯковлев Як-3РД • VIIЯковлев Як-3Т • VIIIМикоян, Гуревич И-250 • VIIIЛавочкин Ла-11 • VIIIЛавочкин Ла-9 • VIIIЯковлев Як-15 • IXЛавочкин Ла-160 • IXМикоян, Гуревич МиГ-9 • IXЯковлев Як-19 • XЛавочкин Ла-15 • XМикоян, Гуревич МиГ-15бис • XЯковлев Як-30 |
| Тяжёлые истребители | VIIТуполев Ту-1 |
| Многоцелевые истребители | IПоликарпов И-5 • IIПоликарпов И-15 • IIПоликарпов И-5 ШКАС • IIIКочеригин, Яценко ДИ-6и • IIIПоликарпов И-16 (ранний) • IVПоликарпов И-16 (поздний) • IVПоликарпов И-16 тип 29 • IVБоровков-Флоров И-207/4 • IVЛавочкин ЛаГГ-3 4-й серии • VЛавочкин ЛаГГ-3 34-й серии • VCurtiss P-40 M-105 • VЯковлев Як-7 • VYakovlev Yak-7 M-82 • VIИльюшин Ил-1 • VIЯковлев Як-9 • VIIЯковлев Як-9У • VIIIМикоян, Гуревич И-260 • VIIIСухой Су-9 • IXАлексеев И-211 • XАлексеев И-215 |
| Штурмовики | IТомашевич ЛШБД • IIТомашевич «Пегас» • IIКочеригин ТШ-2 • IIIКочеригин БШ-1 • IIIКочеригин ТШ-3 • IVИльюшин БШ-2 • IVКочеригин Ш (ЛБШ) • VИльюшин Ил-2 • VИл-2 с бортстрелком • VIИльюшин Ил-2 двухместный • VIIИльюшин Ил-10 • VIIИльюшин Ил-8 • VIIIИльюшин Ил-20 • IXИльюшин Ил-40 • XИльюшин Ил-40П |
| Бомбардировщики | IIIАрхангельский/Туполев СБ • IVАрхангельский Ар-2 • VПетляков Пе-2 • VIПетляков Пе-2 М-82 • VIIIМясищев РБ-17 |
Штурмовики
| СССР | IТомашевич ЛШБД • IIТомашевич «Пегас» • IIКочеригин ТШ-2 • IIIКочеригин БШ-1 • IIIКочеригин ТШ-3 • IVИльюшин БШ-2 • IVКочеригин Ш (ЛБШ) • VИльюшин Ил-2 • VИл-2 с бортстрелком • VIИльюшин Ил-2 двухместный • VIIИльюшин Ил-10 • VIIИльюшин Ил-8 • VIIIИльюшин Ил-20 • IXИльюшин Ил-40 • XИльюшин Ил-40П |
| Германия | IIFieseler Fi 98 • IIHenschel Hs 123 • IIIBlohm und Voss Ha 137 • IIIBlohm und Voss Ha 137 V1 • IVFocke-Wulf Fw 189 C Eule • IVHenschel Hs 129 А • VHenschel Hs 129 B • VJunkers Ju 87 G Stuka • VIJunkers Ju 88 P • VIIMesserschmitt Me 265 • VIIIMesserschmitt Me 329 • IXMesserschmitt Me P.1099 B-2 • XMesserschmitt Me P.1102 B |
| Великобритания | IIICAC CA-1 Wirraway |
| США | |
| Япония | |
| Китай | VIIIIlyushin IL-10M |
| Франция | VIIISNCAC NC 1070 |
Конструкция штурмовика
Аэродинамическая схема самолёта Ил-2 – это свободнонесущий моноплан с крылом низкого расположения, одним двигателем в носовой части и обычным хвостовым оперением.
Передняя часть корпуса штурмовика — это гнутые сварные броневые листы, защищающие двигатель и кабину пилота. Броневая оболочка весила 990 кг. Полумонокок задней части фюзеляжа и киль выполнены из дерева, клееной фанеры и шпона. Топливный бак, размещённый между кабинами пилота и стрелка, закрыт 12-мм броневым листом, кабина стрелка защищена сзади бронёй толщиной 6-мм.

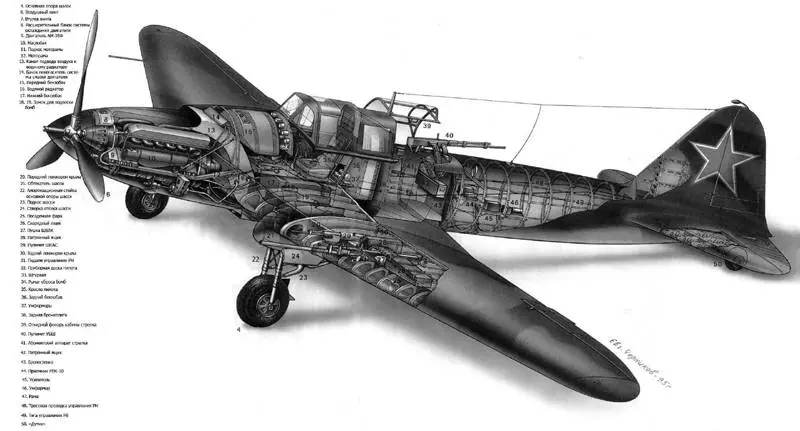

Компоновочная схема Ил-2М3
Крыло изготовлено с металлическим центропланом и консолями из дерева, обшитыми фанерой, на задней части консолей установлены посадочные щитки и элероны. К крылу на консолях крепились пушки, а в центроплане имелось место для четырёх контейнеров с авиационными бомбами, закрытых створками бобомболюков.
Двенадцать цилиндров форсированного двигателя АМ-38Ф создавали мощность в 1720 л.с. Воздушный винт для этого мотора был с тремя лопастями и регулируемым шагом. В тоннельном отсеке, размещённым между кабиной пилота и двигателем, вмонтировали радиатор водяного охлаждения, в передней нижней части корпуса самолёта, обшитый бронелистами расположился масляный радиатор.
Памятник Ил-2 в Самаре
Три опоры шасси состояли из двух основных стоек и хвостового колеса. Прочная рамная конструкция основных опор выдерживала большие ударные нагрузки и прощала лётчику грубые приземления. При уборке шасси колёса выступали из металлических гондол, защищая таким образом фюзеляж в случае вынужденной посадки без выпущенного шасси.
Тактика боя Ил-2
Большим преимуществом Ил-2 стала его оптимальная высота ведения боя. Он мог атаковать наземные войска противника на пологом пикировании с 400…1000 м, а также обстреливать позиции врага при полете на высоте до 50 м. Зенитные орудия не были способны наносить точных выстрелов по штурмовику, пролетающему так низко, а стрелковое оружие пехоты не пробивало усиленную броню. При этом Ил-2 не могла догнать и вражеская авиация, разгоняющаяся лишь до 300 км/ч.
После обстрела наземных целей с помощью бомб и реактивных снарядов самолет переходил в следующую фазу боя. Он легко нацеливался на вражеские штурмовики и уничтожал их с помощью пулеметов и пушек. Иногда советские летчики использовали сходство Ил-2 с немецким бомбардировщиком, чтобы максимально приблизиться к вражеским авиагруппам.
Хронология версий
Первая версия игры, которая называлась просто «Ил-2 Штурмовик», вышла в 2001 году. По словам руководителя проекта Олега Медокса, на ее создание ушло около 4-х лет. На тот момент она поражала игроков уровнем графики и требовательностью к ресурсам компьютера. Так, она с трудом запускалась на Pentium 2.
Игровая пресса наперебой расхваливала новинку: «Лучший авиасимулятор из всех когда-либо созданных» (журнал «Игромания»), «„Ил-2 Штурмовик“ – это игра, подобных которой еще не было. Причем не только в жанре симуляторов» (журнал «Страна игр»)… Этот список можно продолжать еще долго.
В 2003 году была выпущена новая версия этой игры под названием «Ил-2 Штурмовик: Забытые сражения». Она была еще более требовательна к аппаратному обеспечению и отказывалась запускаться на компьютерах ниже Pentium 3.
Затем один за другим стали выходить дополнения к «Забытым сражениям». В 2004 году появляются «Асы в небе», требующие наличия установленной оригинальной игры. Кстати, в это дополнение включено официальное NoCD: после его установки игра перестает требовать наличие диска в CD-приводе. В этом же году вышла игра «Перл-Харбор», в которой впервые появилась возможность взлетать и садиться на авианосец. Ее можно было установить либо как самостоятельную игру, либо поверх уже установленных «Забытые сражения» + «Перл-Харбор». Во втором случае получалась игра с огромным количеством самолетов, карт и миссий. В 2006 году оригинальная игра вместе с вышеописанными двумя дополнениями (ЗС+АвН+ПХ) выпускается на одном диске под названием «Ил-2 Штурмовик. Золотая коллекция».
Но на этом история разработки не заканчивается. Спустя полтора года после «Перл-Харбора», в 2006 году издается очередное дополнение под названием «Истории пикирующего бомбардировщика». В конце того же года выходят два последних дополнения – «Штурмовики над Маньчжурией» и «46».
Стоит заменить, что все пять вышеуказанных дополнения должны устанавливаться строго в порядке их выхода. И если какого-то одного дополнения у вас нет, то более новые установить уже не получится.
В начале 2007 года в свет выходит «Ил-2 Штурмовик. Платиновая коллекция», объединившая в себе «Забытые сражения» и все пять описанных выше дополнений.
В 2010 году был выпущен диск «Ил-2 Штурмовик. Bestseller», содержавший игру со всеми обновлениями до версии 4.09m. Она включала в себя 341 самолет, 49 кампаний и 88 карт.
С установкой каждого дополнения из основной серии происходит обновление версии игры. Помимо этого, разработчики выпускали патчи, также обновляющие версию. Последний официальный патч устанавливается на «Платиновую коллекцию» или «Забытые сражения» со всеми указанными выше пятью дополнениями и обновляет версию игры до 4.08m. В создании следующего патча версии 4.09m компания Maddox Games принимала участие лишь частично (по вопросам изменений в полетной модели и в графике), остальная работа была проведена командой Daidalos Team. Все последующие патчи выпускались этой командой уже без участия разработчиков игры. Так, на сегодняшний день Daidalos Team выпустила обновления до версии 4.12.2 и уже работает над следующим патчем 4.13. Узнать, какая версия у вас установлена, можно в процессе запуска игры: она указывается на заставке.
Помимо основной серии, компания 1С издала также целый ряд второстепенных дополнений: «Операция „Блау“», «Операция „Барбаросса“», «Холодное небо Заполярья», «Курс на Окинаву», «Чужое небо», «Второй фронт», «Дороги войны», «Дороги войны 2». В отличие от полноценных дополнений, они не содержат новых самолетов, изменений физической модели или интерфейса, а лишь добавляют в игру новые кампании. Часть из них разработана командой Олега Медокса, часть – сторонними разработчиками.
В 2011 году Maddox Games выпускает игру «Ил-2 Штурмовик: Битва за Британию» (не путать с авиасимулятором «Битва за Британию» 2002 года). Но это уже совершенно другая игра, сделанная на новом «движке», поэтому мы не будем ее рассматривать в этом обзоре.
Начало работы в Красном Воздушном Флоте
В 1919 году Ильюшин призван в РККА и направлен в Серпухов. Через некоторое время его перевели служить механиком на так называемый авиапоезд (железнодорожный состав, являющий собой подвижную ремонтную площадку для самолетов).
Позже, осенью участвовал в эвакуации подбитого вражеского Avro 504, в будущем ставшего основой учебного биплана У – 1.
Став начальником авиапоезда, он в 1921 году решает поступить в Институт инженеров КВФ. Делясь своими воспоминаниями, создатель “Летающих танков” признается, что сдал экзамены на тройки.
Поступить помог опыт, с годами наработанный в армии. Учебу совмещал с работой в кружке планеристов, где спроектировал и реализовал несколько образцов:
- “Мастяжарт”;
- “Рабфаковец”;
- “Мастяжарт — 2”;
- “Москва”.
Последний планер был создан в 1925 году и, пилотируемый летчиком Константином Арцеуловым, представлен в Рёнских состязаниях в Германии. А спустя год Ильюшин великолепно провел защиту своего дипломного проекта, посвященного созданию истребителя.
«Боливар не вынесет двоих»
Штурмовик был рекомендован к скорейшему, срочному запуску в серию. Ведь в Европе война уже бушевала! Но список недоработок, устранить которые требовалось к декабрю, был очень велик. Военные требовали улучшить обзор вперёд, увеличить дальность полёта до 800 км, установить радиостанцию, усилить вооружение, заменив два пулемёта 23-мм орудиями, установив направляющие для реактивных снарядов и повысив бомбовую нагрузку до 400 кг. Не вполне удовлетворительным было признано и бронирование. Ильюшин предусмотрел лишь защиту от обстрела снизу. А если завяжется воздушный бой? Нужно было заменить плексиглас бронестеклом и прикрыть кабину сзади 12-мм стальным листом. Общая масса бронирования в итоге повышалась с 500 до 780 кг.
Заказчик также потребовал приспособить штурмовик к нанесению бомбовых ударов с пикирования. Но этот пункт упоминался лишь для проформы. Подобные требования предъявлялись тогда к любому самолёту, не исключая и тяжёлые бомбардировщики. Для того чтобы конструкция БШ-2 смогла переносить перегрузки при выходе из пике, её пришлось бы сделать куда более прочной (а значит, и тяжёлой), пожертвовав либо бронёй, либо скоростью. Ильюшин хоть и согласился, но переделывать штурмовик в пикировщик не стал. На самом деле никто этого и не ждал.
Для улучшения обзора кабину пришлось поднять на 17 см. Вроде бы мелочь, но изящество обводов было утрачено — в дальнейшем штурмовик получил прозвище «горбатый». От предложения же вооружить штурмовик пушками Ильюшин яростно отбивался. Ставить орудия было некуда. В бронированной капсуле не нашлось места даже для пулемётов. Оставались крылья. Но их конструкция не обладала достаточной жёсткостью. Сотрясения, вызванные отдачей мощного 23-мм орудия, сделали бы кучность стрельбы неудовлетворительной.
В виртуальном небе World of Warplanes все нации, кроме советской, для ударов по наземным целям используют тяжёлые истребители |
Именно «моторное» расположение оружия считалось в то время оптимальным с точки зрения удобства прицеливания и точности стрельбы: отдача приходилась точно по продольной оси самолёта, и даже при ведении огня длинными очередями прицел не сбивался. При конструировании моторов, предназначенных для истребителей, большое пространство между цилиндрами оставлялось специально — в развал авиадвигателя М-105, устанавливавшегося на «Яки» и ЛаГГ-3, вписывалась даже 37-мм пушка. Но V-образные моторы АМ-34, АМ-35, АМ-38, хоть и ставились на истребители и штурмовики, изначально разрабатывались для бомбардировщиков, и о развале никто не думал. По этой причине, кстати, МиГ-3 остался без достойного вооружения: между цилиндрами АМ-35 помещался только крупнокалиберный пулемёт. На штурмовике же и это скромное пространство оказалось занятым воздухозаборником убранного за двигатель водяного радиатора.
Да и не было ещё таких пушек! В серийном производстве на тот момент находилась 23-мм МП-6 Таубина, имеющая магазинное питание. Громоздкий автомат для смены обойм не помещался в крыло, а в воздухе — в условиях перегрузок и тряски — работал крайне ненадёжно. Более совершенная пушка ВЯ-23 конструкции Волкова-Ярцева существовала лишь в опытных экземплярах. Разработанная же для вооружения истребителей 20-мм авиапушка ШВАК (Шпитального-Владимирова авиационная крупнокалиберная) создавалась для установки в развале цилиндров V-образных двигателей водяного охлаждения.
Советские авиаторы считали огневые точки в крыльях малополезными. Трудно целиться. Плохая кучность. С импортных «Аэрокобр» и «Томагавков» крыльевые пулемёты просто снимались |
Непросто складывалось и с остальными требованиями. Вносимые в конструкцию изменения увеличивали вес машины.
Тем не менее установка АМ-38 действительно позволяла повысить скорость полёта у земли до 400 км/ч (максимальная скорость, достижимая на высоте, была выше, но в случае штурмовика она представляет лишь академический интерес) и скороподъёмность до 500 м/мин. Однако новый двигатель потреблял на лошадиную силу в час уже не 0,25, а 0,28 литра горючего. Прибавлялось и самих «лошадей». В результате с прежним запасом топлива штурмовик мог пролететь только 500 километров. Для дополнительного же бензобака в бронированной капсуле просто не было места.
Решение Ильюшина оказалось неожиданным. Второй бензобак установили на место кабины стрелка-радиста. До этого дня концепция самолёта-штурмовика без оборонительной турели не рассматривалась даже гипотетически. Но поставленная перед фактом комиссия понимала: или так, или никак. А штурмовик был очень нужен.

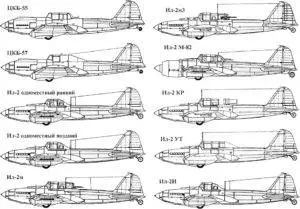

Модификации Ил-2
| Картинка | Модификация | Принципиальные отличия |
 Одноместный Ил-2 с дополнительным бронированным бензобаком | Ил-2 (одноместный) | Одна кабина — только пилот, иногда — с муляжом задней пушки для отпугивания немцев. Крыло и хвост -деревянные, бензобак — металлический. Двигатель — АМ-38 (1685 л.с.) |
Двухместный Ил-2 с пулемётом для отстрела истребителей | Ил-2 (двухместный) | Дополнительная кабина стрелка, фонарь, полутурельная установка с пулемётами ШКАС или УБТ |
 Модифицированный двухместный Ил-2 получил форсированный двигатель АМ-38Ф | Ил-2 АМ-38Ф двухместный, с 31 июля 1942 | Форсированный двигатель АМ-38ф (с 1943 на всех Ил-2): увеличенная взлётная мощность: 1760 л. с.. Низкооктановый бензин (дешевле). Амортизационные пружины и контрбалансир в системе управления рулём |

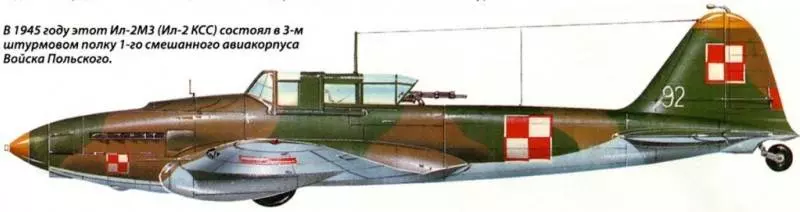

 Ил-2 КСС получил новое крыло с 15о стреловидностью, что улучшило баланс и восстановило центровку 28% | Ил-2 КСС (крыло со «стрелкой») | Мощность: 1720 л. с. Фибровые бензобаки с составом-протектором, который загустевал на открытом воздухе и сам затягивал некрупные пробоины. Металлическое крыло стрельчатой конструкции — центровка как у одноместного Ил-2 (28%). Угол стреловидности — 15°. Серийный выпуск — с конца 1943 |
 Запасной Ил-2 М-82 с новым двигателем водного охлаждения | Ил-2 М-82 (некоторые время носил имя ИЛ-4). Ил-2 М-82ИР (одноместный). Опытные, на случай недостатка двигателей АМ-38Ф. Не пригодились | Небронированный двигатель воздушного охлаждения М-82; Мощность: 1675 л. с.. Бензобак: 724 л; бронированная кабина стрелка с пулемётом УБТ. Новый винт с коническим коком. Бронированный фонарь; скорость: 365 км/ч |
 Спецпартия Ил-2 с противотанковыми пушками ШФК-37 | Ил-2 ШФК-37, 9 опытных экземпляров для сражений под Сталинградом | Двигатель АМ-38, две 37-мм авиапушки ШФК-37 (Шпитального фюзеляжно-крыльевые) |
 Серийный вариант Ил-2 с противотанковыми пушками НС-37 | Ил-2 НС-37 (противотанковый вариант) | Двухместный, двигатель АМ-38Ф, две 37-мм пушки 11П-37 по 50 снарядов, без реактивных. Бомбовая нагрузка: 100 кг |
 Экспериментальный Ил-2 с чересчур мощными пушками НС-45 | Ил-2 НС-45, Опытный — низкая эффективность и большая отдача пушек | Две крыльевые пушки НС-45 (45 мм) |
 Торпедоносец Ил-2Т | Ил-2Т (1944) | Ил-2 без пушек ВЯ-23. Только 3 пулемёта: 2 крыльевых и 1 у заднего стрелка + малая торпеда 45-36АНю |
 Одноместная облегчённая спецпартия Ил-2И для отстрела бомбардировщиков | Ил-2И (истребитель бомбардировщиков). Опытный, одноместный, по спецзаказу, для подавления ПВО | Двигатель АМ-38Ф; масса ниже на 760 кг за счёт убранного вооружения (пулемётов, авиабомб и снарядов); крыло усилено; скорость: 415 км/ч |
 Разведчик-наводчик Ил-2 КР | Ил-2КР (корректировщик стрельбы для артиллерии). Малыми сериями по спецзаказу + переоборудовались самостоятельно из Ил-2 | Внешнее отличие — радиоантенна на козырьке фонаря; в кабине за бронеспинкой — рация. В хвосте — фотоаппарат, фюзеляжный бензобак уменьшен |
 Скоростной одноместный прототип Ил-2 с двигателем АМ-42 (2000 л.с.) | Ил-1 (одноместный), Спецзаказ, опытный | Очень маневренный, для малых и средних высот; двигатель: АМ-42. Цельнометаллическое крыло меньшей площади; шасси целиком прячутся в центроплан. Скорость: 580 км/ч |
 Ил-8 — серьёзная четырёхвинтовая модификация Ил-2. | Ил-8, 2 опытных образца | 1 тонна бомб + 8 реактивных снарядов. Двигатель АМ-42. Мощность: 2000 л.с. Цельнобронированная кабина на 2 человек. Скорость: 470 км\ч |
| Ил-8-2, 1 опытный образец | Двигатель: АМ-43 (форсированный АМ-42). Новый четырёхлопастный винт. Новые бронекорпус, система охлаждения двигателя, турель. Пулемёт УБ, пушка НС-23. 1 т бомб в бомбоотсеках +1 т на подвеске. | |
 Ил-10 – доведённый до совершенства Ил-2. | Ил-10, 4475 штук | Двухместный цельнометаллический, кабина стрелка бронирована. Увеличена толщина брони капота двигателя снизу и с боков до 8 мм вместо 4 мм на Ил-2. Увеличен и калибр оборонительного вооружения — с 12,7 мм до 20 мм. Площадь крыла: 30 м2 Двигатель: АМ-42. Скорость: 507 км\ч. |
Помимо прочего, было несколько опытных образцов с разным вооружением (блистерным пулемётом, экранированной турелью и пр.), двигателем АШ-82, а также упрощённая учебная модель Ил-2 У.

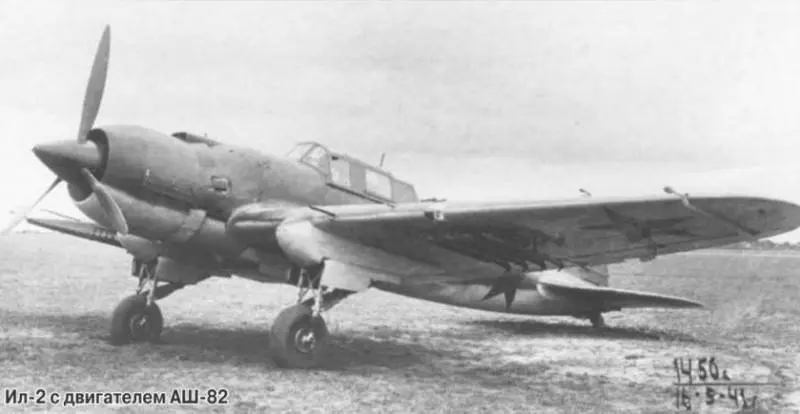

Ил-2 с двигателем воздушного охлаждения АШ-82 (первым в серии с инжекторной подачей топлива)
Штурмовик Ил-10 – видео
https://youtube.com/watch?v=g6skg860cdI
Одновременно, на основании боевого опыта Ил-2, удалось при сохранении неизменной живучести самолета уменьшить вес бронекоробки. Благодаря уменьшению размеров самолета, улучшению всех его внешних обводов лобовое сопротивление его было намного меньше, чем у Ил-2. Двухместный штурмовик Ил-1 сохранил все основные размеры и конструктивные особенности одноместного истребителя, но имел цельнометаллическую конструкцию. По сравнению с Ил-2 была изменена толщина некоторых листов бронекоробки: толщину нижних боковых стенок капота двигателя увеличили, а толщину боковых стенок кабины экипажа уменьшили.
Опыт применения Ил-2 показал, что верхняя передняя часть бронекоробки практически не поражается, т.е. с земли она была недосягаема, а от атак истребителей сзади ее защищал стрелок. Спереди Ил-2 истребители противника почти не атаковали из-за мощного стрелково-пушечного вооружения штурмовика. Поэтому ее выполнили из дюралюминиевых листов толщиной от 1,5 до 6,0 мм. Также новым в бронезащите летчика и стрелка было применение 8-мм бронеплит с воздушным промежутком. Наружная бронеплита должна была разрушать попавший в нее снаряд, а внутренняя — принимать на себя осколки. Такая система эффективно защищала экипаж от 20-мм снарядов авиационных пушек.
Вооружение Ил-10 состояло из двух пушек ВЯ, установленных на консолях крыла, вне диска вращения винта. Вместо четырех бомбоотсеков Ил-2, на новом штурмовике в центроплане находилось два, но они позволяли размещать более крупные бомбы. На консолях крыла имелись четыре направляющие для пуска ракет. Оборонительное вооружение имело три варианта: с пулеметом УБТ, с пушкой Ш-20 и с установкой ВУ-8. Кроме того, в хвосте штурмовика установили держатель на 10 авиационных гранат АГ-2.
Штурмовики Ил-10 заходят на цель
Постройка новой машины Ил-10 производилась на заводе № 18, выпускавшем Ил-2. Первый опытный штурмовик, получивший к тому времени обозначение Ил-10, был готов весной 1944 г. 18 апреля летчик-испытатель В.К. Коккинаки выполнил на нем первый полет. Заводские испытания прошли быстро, и уже 13 мая три опытных Ил-10 поступили на госиспытания в НИИ ВВС. Испытания показали отличные летные данные, максимальная скорость оказалась равной 551 км/ч — почти на 150 км/ч больше, чем у его предшественника Ил-2. По сравнению с проходящими в то же время испытаниями штурмовиков (Су-6, Ил-8), Ил-10 было отдано предпочтение. В августе 1944 г. сразу на двух авиазаводах начался серийный выпуск Ил-10. Уже в октябре Ил-10 стали поступать в боевые части. К 1 мая 1945 г. в действующую армию было передано 630 самолетов Ил-10. Всего их было выпущено 4600. Кроме наших ВВС, они состояли на вооружении ВВС других стран. В 1951 г. в Чехословакии было налажено серийное производство этих машин. Там построили около 1200 самолетов. Штурмовики Ил-10 и Ил-10М состояли на вооружении штурмовой авиации до начала 1960-х гг., когда им на смену пришли реактивные самолеты.
Модификации Ил-10
УИл-10 — двухместный учебно-тренировочный самолет. Кабина стрелка была переоборудована в кабину летчика-инструктора;
Ил-10М — штурмовик с более мощным вооружением и с улучшенными взлетно-посадочными характеристиками.
