Самолет Ту-244

Взгляд на Ту 204СМ со стороны лётчиков

На первый взгляд, эта машина ничем не отличается от предшественников. Но это далеко не так, у неё новая вся начинка, она оснащена модернизированными и новыми системами. Улучшенные двигатели, новая вспомогательная установка, облегчённое шасси – всё направлено, чтобы самолёт соответствовал международным нормам ИКАО.

Что касается безопасности, много происшествий произошло по причине потери пространственной ориентировки, каковая происходит при переходе к полётам по приборам с «прямой» индикацией на «обратную». На Ту-204СМ авиагоризонт сделан с боковой шкалой крена и переход на другую индикацию происходит безболезненно.

Ещё не забыты катастрофы из-за потери скорости – это Ан-148 и аэробус, которые упустили скорость и разбились. На новой машине это учли, и теперь данные по скорости берутся также от датчиков, размещённых на двигателях самолёта и штатных датчиков. Это несколько грубый параметр, но теперь, когда пилот видит разницу в показаниях, он уже понимает проблему, а дальнейшим действиям обучен.

После катастрофы с хоккеистами на Як-42, когда лётчик пытался взлететь с нажатыми тормозами, на Ту-204 СМ установили речевой информатор, который в случае нажатия тормозов на взлёте выдаёт информацию об активизации тормозов.

На новом самолёте полностью реализован директорный режим управления полётом – от взлёта до посадки. В этом случае пилот выполняет дублирующую функцию, всем процессом управляют системы. Системы не дают лётчику совершить грубую ошибку или сделать что-то непроизвольно.

Сначала пилот обязан понять проблему, затем отключить контролирующую систему и потом только выполнить нужные действия.

Новый Ту-204СМ полностью соответствует требованиям Airbus и Boeing, а по количеству контролирующих систем даже превосходит их.

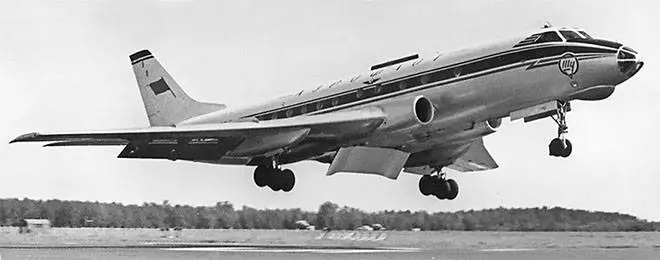

История создания Ту-124

Успешное применение определенной компоновки самолета зачастую заставляет конструкторов сконцентрироваться именно на ней, отказавшись от других вариантов. Подобная ситуация происходила в 1920 годы, когда на основе ТБ-1 были созданы ТБ-3/4/6 и АНТ-20. Главной проблемой такого решения всегда становится актуальность выбранной компоновки.

Если ТБ-1 получился хорошим, а ТБ-3 был удовлетворительным, то все последующие модели стали шагом назад. Поэтому все они выпускались только единичными экземплярами, причем иногда разработки оставались лишь в проекте.

Аналогичная ситуация произошла спустя несколько десятилетий. Тогда на базе Ту-104 конструкторы разработали Ту-124, который должен был стать ближнемагистральным пассажирским авиалайнером. Самолет имел уменьшенные габариты, но сохранял в себе недостатки старшей модели. Он разрабатывался с учетом работы на двухконтурных турбореактивных двигателях Д-20П, каждый из которых имел взлетную тягу по 5500 кгс.

Согласно требованиям, авиалайнер должен был перевозить от 36 до 40 человек при коммерческой нагрузке 5 т на расстояние до 1500 км со скоростью 750—900 км/ч. Также упоминалось, что допустимым значением длины разбега и пробега было 800 м. Экипаж состоял из 4-х человек. Правительство хотело, чтобы самолет можно легко переоборудовать для перевозки военных или раненых, а также транспортировки грузов.

Новые двигатели Д-20П давали авиалайнеру некоторые преимущества над Ту-104. Они работали с пониженными температурами и выдавали меньшие объемы выхлопных газов, что положительно сказалось на общем уровне шума. Перед установкой двигателей на Ту-124 конструкторы провели полноценные испытания.

Для этого один мотор был установлен на Ту-4ЛЛ, а потом еще на трех Ту-110Б. Также самолет превосходил старшую версию по жесткости конструкции крыла, что снижало уровень тряски авиалайнера при пролете через зону высокой турбулентности.

Самолет имел массу эксплуатационных ограничений, которые требовали особого подхода к его использованию. Поэтому тестовые экземпляры несколько раз дорабатывались. Окончательный вариант самолета был представлен спустя год. Он сразу начал выполнять регулярные внутренние рейсы. В 1963 один из первых серийных авиалайнеров был передан военным.

Модификации самолёта:

  • Ту-124А — первый прототип. Рассчитан на перевозку 52-56 пассажиров. Изготовлен на заводе №156 в 1962-1963 годах.
  • Ту-134 «дублёр» — второй прототип. Количество пассажиров увеличено до 64. Изготовлен в 1964 году на заводе №135. Первый полёт состоялся 9 сентября 1964 года.
  • Ту-134 — первый серийный вариант. Салон расчитан на 72 пассажира. В 1966-1970 годах изготовлено 78 самолётов (30 поставлено на экспорт).
  • Ту-134А — модернизированный. Отличался двигателями Д-30 второй серии с реверсом тяги. Фюзеляж удлинён на 2,1 м. Число мест для пассажиров увеличено до 76. В хвостовой части установлена ВСУ ТА-8, отсутствует тормозной парашют. Часть самолётов оснащалось РЛС «Гроза-134». Разработка началась в 1968 году. Серийное выпускался с апреля 1970 года до начала 80-х годов.
  • Ту-134А-3 — самолёт с двигателями Д-30 третьей серии. Взлётная масса увеличина до 49 т. Выпускался в 1982-1984 годах. Часть ранее выпущенных Ту-134А переоборудовано в вариант Ту-134А-3.
  • Ту-134АК — самолёт с салоном 1 класса на 24 места и салоном «люкс» на 13 пассажиров. Отличался наличием второй двери для пассажиров со встроенным трапом. Часть самолётов оборудовалась средствами спецсвязи. Выпускался, в основном, для ВВС.
  • Ту-134А «салон» — аналог Ту-134АК. Вторая дверь отсутствовала. Переоборудовался из пассажирских Ту-134А.
  • Ту-134Б — модернизированный. Снижена масса пустого самолёта, увеличина топливная экономичность. Число мест для пассажиров увеличено до 80, экипаж сократился до 3 человек. В носовой части установлена РЛС «Гроза-134». Серийное производство началось в марте 1980 года. Изготовлено 30 самолётов.
  • Ту-134Б-3 — вариант Ту-134Б с двигателями Д-30 третьей серии.
  • Ту-134БВ — летающая лаборатория для отработки космических программ.
  • Ту-134Б «салон» — салон на базе Ту-134Б. Отличался наличием второй двери для пассажиров. Изготовлено 7 самолётов. Ещё несколько самолётов переоборудовано из пассажирских Ту-134Б (при этом вторая дверь отсутствовала).
  • Ту-134Д — глубокая модернизация базового самолёта (проект). Отличался двигателями Д-30А тягой по 8600 кгс. Разрабатывался в начале 1970-х годов.
  • Ту-134ДОЛ — офтальмологическая лаборатория (проект).
  • Ту-134К — салон на базе Ту-134.
  • Ту-134ЛК — летающая лаборатория для отработки космических программ.
  • Ту-134М — модернизированный (проект). Отличается двигателями Д-436Т1-134 и составом оборудования. Разработан в 1993 году.
  • Ту-134С — грузовой на базе Ту-134А (проект).
  • Ту-134СХ — сельскохозяйственный. В 1984 году передеоборудовано 2 самолёта Ту-134А-3. После проведения государственных испытаний изготовлено ещё 10 самолётов. Отличается наличием РЛС бокового обзора «Нить С1-СХ» и специальной аппаратурой, позволяющей оценивать развитие сельскохозяйственных культур, состояние пастбищ, последствия стихийных бедствий.
  • Ту-134УБ-К — самолёт для тренировок штурманов-операторов Ту-22М морской авиации. Изготовлен в одном экземпляре.
  • Ту-134УБ-Л — самолёт для обучения лётного состава пилотированию по приборам в простых и сложных метеоусловиях. Отличался носовой частью от Ту-22М-3 с РЛС «РОЗ-1». В 1981-1983 годах изготовлено 90 самолётов.
  • Ту-134Ш (Ту-134Уч) — самолёт для тренировок штурманов дальней и фронтовой бомбардировочной авиации. В пассажирском салоне оборудовано 12 рабочих мест. В носовой части установлена РЛС «Рубин-1» или «Инициатива». Выпускался в вариантах Ту-134Ш-1 (для группового обучения самолётовождению и бомбометанию применительно к самолётам Ту-22 и Ту-22М) и Ту-134Ш-2 (для подготовки штурманов фронтовой авиации).
  • Ту-134Ш-СЛ — летающая лаборатория для испытаний радиоэлектронного оборудования.

Современный статус

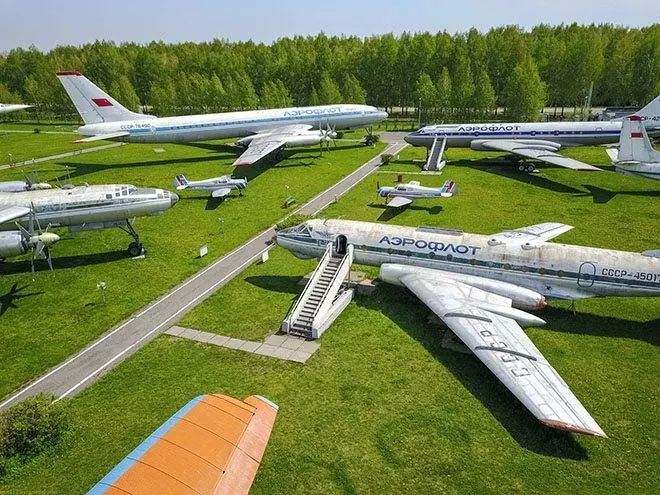

Пригодных для эксплуатации Ту-124 не осталось. Увидеть их можно только в виде экспонатов в авиационных музеях. В России сохранилось три самолета базовой модели и один 124В. Они находятся в музеях Монино, Ульяновске, Луганске и Харькове. Также списанные авиалайнеры хранятся на территории аэродромов по всей стране. Несколько самолетов получится посмотреть в Китайском авиационном музее и в Индийском музее ВВС.

В виде постамента установлен один Ту-124 модели К2 на набережной Волги, в городе Кимры. В 2021 году он был отремонтирован. В Казани внутри одного из зданий бывшего КАИ установлена кабина этого самолета, использующаяся для обучения будущих летчиков.

За три года активного производства советский завод выпустил 165 машин, большая часть из которых эксплуатировалась на территории СССР. Некоторые самолеты были переданы военно-воздушным силам для обучения летчиков и штурманов. Несмотря на переход к новому типу авиалайнеров, Ту-124 продолжили использовать до тех пор, пока он не устарел окончательно. Сейчас посмотреть на него можно в нескольких музеях.

История

В марте 1960 г. прошел первый пробный полет под предводительством летчика-испытателя А.Д.Калины, а все последующие испытания наблюдались ВВС, т. к. планировалось использовать самолет в военных целях.

На харьковский авиазавод №135 было возложено серийное производство. Самый первый созданный самолет отдали в войска противовоздушной обороны, а также сразу были введены запреты, нельзя разгонять самолет до скорости звука.

Параллельно вычисляли слабые стороны самолета на его младшем брате — Ту-104. В положении штопора все работало как часы, управление сохранялось, и не нарушались допустимые значения по скорости. Зато проблемы возникали на высоте свыше одиннадцати километров: в турбулентности самолет жутко трясло, и он заваливался на крыло, после чего стали разрабатывать безопасное решение в подобных ситуациях.

Первые самолеты превышали расчетный вес на 300 кило из-за теплоизоляции, а также имели слишком непрочное крыло, от этого страдала и скорость. Пассажирам же было некомфортно от отсутствия кондиционирования в первых сериях выпуска, позже это было исправлено. Ту-124 имели длинный нос, что мешало обзору пилотов, но было исправлено в третьем «поколении» самолетов — нос наклонили вниз и слегка уменьшили.

Самолет Ту-134 — видео

Практически сразу же в отделе С.М. Егера началось предварительное проектирование новой машины, получившее обозначение по КБ — Ту-124А. Официальное начало работ по пассажирскому самолету Ту-124А инициировано постановлением правительства СССР № 826-341 от 1 августа 1960 г. Основные данные самолета должны быть такими: максимальная скорость — 1000 км/ч; практическая дальность полета — 1500 км; число пассажиров — 40 человек. В результате первоначальной проработки было решено строить новый самолет на базе Ту-124, проходившего в ту пору испытания. Эскизный проект Ту-124А был выполнен к началу апреля 1961 г., число пассажиров было увеличено до 46—56 человек, в зависимости от варианта. В ходе работы макетной комиссии (октябрь 1961 г.) требования к самолету изменились, число пассажиров было доведено до 65—70 человек, а практическая дальность — до 1500—3000 км.

Окончательный вид опытного Ту-124А — будущего Ту-134 сложился после достаточно длительного поиска оптимального варианта. Первый опытный самолет создавался на базе конструктивных элементов серийного Ту-124. Самые крупные изменения были по крылу, оно было практически новое с геометрической круткой по всему размаху, с сохранением силовой части крыла-кессона. Фюзеляж был удлинен на 660 мм, двигатели Д-20П-125 устанавливались на пилонах в хвостовой части фюзеляжа, стабилизатор перемещен на вершину киля и имеет изменяющий угол установки. Основные стойки шасси убираются в специальные гондолы на крыле. Рабочие чертежи были сделаны в начале 1962 г. и переданы в опытное производство при ОКБ, где и было начато изготовление самолета. Работами на начальном этапе руководил Д.С. Марков, затем его сменил Селяков, перешедший в ОКБ из КБ В.М. Мясищева.

Опытный Ту-124А был собран в первой половине 1963 г. Первый полет выполнил экипаж во главе с летчиком-испытателем А.Д. Калиной 29 июля 1963 г. 9 сентября 1964 г. совершил первый полет «дублер» Ту-134. Пассажировместимость «дублера» была увеличена с 52 до 64 человек, а взлетная масса — с 38 до 42 т. С целью ускорения работ над самолетом Ту-134 «дублер» был передан в декабре 1965 г. на государственные испытания в НИИ ВВС. 14 января 1966 г. «дублер» потерпел катастрофу, погибло восемь человек. Первый полет с пассажирами на борту самолет Ту-134 совершил 9 сентября 1967 г. на линии Москва — Адлер. Серийный выпуск самолетов осуществлялся на Харьковском авиазаводе, всего там было построено 852 самолета Ту-134 различных модификаций.

Модификации

Ту-134А — самая массовая модификация, рассчитанная на 76 пассажиров, с увеличенной на 2,1 м длиной фюзеляжа. Двигатели Д-30 2-й серии;

Ту-134Б — вариант на 80 пассажиров с РЛС «Гроза-134». Стал первым в СССР пассажирским самолетом без штурмана;

Ту-134УБ-Л — учебная машина для подготовки летчиков дальней и морской авиации;

Ту-134СХ — специализированный сельскохозяйственный самолет.

Эксплуатация

На постоянный рейс самолет вышел в начале октября 1962, и отправился из столицы в Таллин. Помимо эксплуатации по стране, периодически осуществлял полеты в Белград, Варшаву, Хельсинки и Стокгольм.

Начиная с апреля 1964 Ту-124 выходит на постоянные рейсы между разными странами, тем самым, выполнив свою задачу и вытеснив Ил-14. За восемь лет начиная с 1960 года, в г. Харькове было произведено 165 самолетов.

Кроме Советского Союза, самолеты использовали Ирак, Китай, Индия и страны Совета экономической взаимопомощи. Серийное производство самолетов остановилось в 1966, по указанию Хрущева, который захотел перенести двигатели в хвост, как это было у французского, увиденного им самолета «Каравеллы». Так появился Ту-134, а Ту-124 ушел в историю, перевезя 6 500 000 человек, и выведен из эксплуатации в 1979 г. Последний полет был совершен в середине сентября.

«Даже природа плакала»

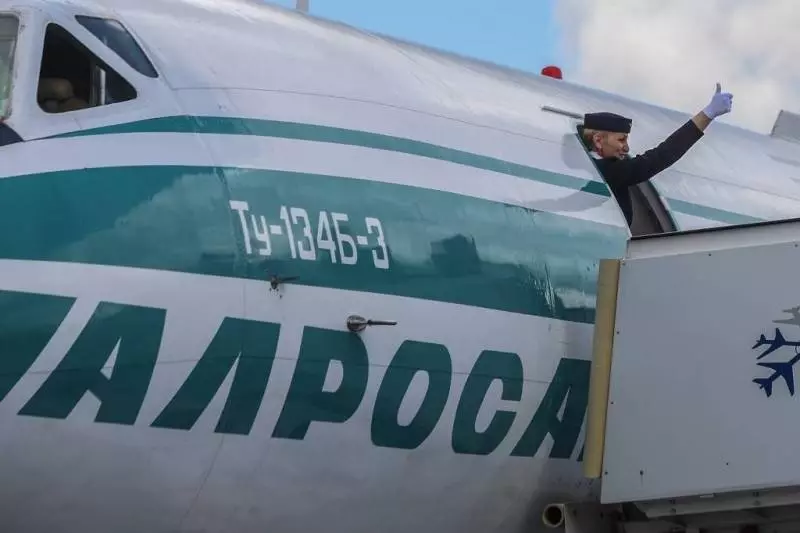

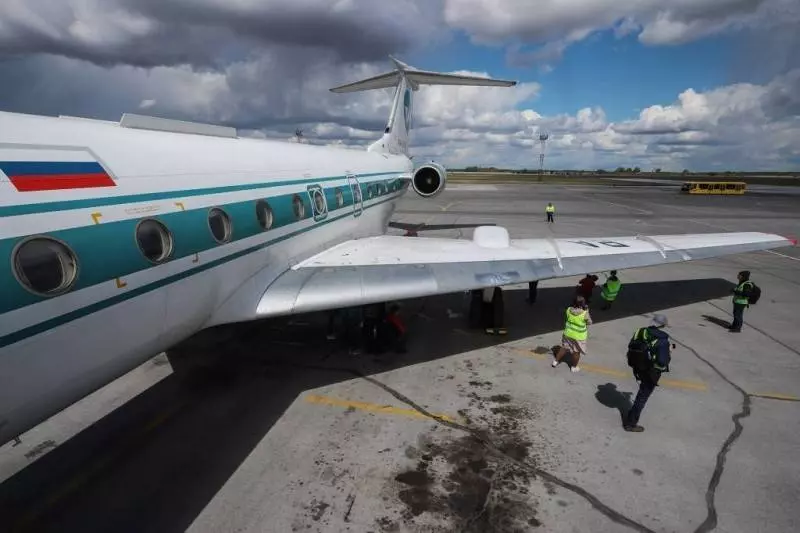

Последним рейсом Мирный — Новосибирск авиакомпани «Алроса» борт Ту-134 перевез 72 пассажира, в том числе шесть детей. Во время полета им не давали скучать — проводили викторины, розыгрыши и все получили небольшие прощальные подарки.

Александр — житель Мирного, в Новосибирск приехал на курсы повышения квалификации, и ему тоже часто приходилась летать на Ту-134: «Они по качеству не уступают иностранным самолетам, я бы и дальше летал на нем».

Но тяжелее всего прощаться со знаменитой крылатой машиной экипажу корабля. Командир, штурман, пилот по очереди обошли самолет, каждый прикоснулся к нему, легко похлопал и погладил по выбеленному фюзеляжу рукой. А в глазах слезы.

«Я летаю на нем с 1985 года. Чувствую тоску и жалость, что такой красивый корабль уходит. Хорошо, что в музей. Это самый надежный самолет, который придумало человечество для перевозки пассажиров. Все самолеты хорошие, ими управляют люди. А люди у нас в России тоже хорошие», — сказал командир воздушного судна Алексей Корниенко.

«У каждого самолета есть душа и характер. У этого такой же наглый и напористый, как у меня. Мы друг друга понимали с полуслова, с полувзгляда. Я только на него посмотрю и уже его понимаю, а он меня. Только коснусь штурвала, знаю, что ему надо. Вы знаете… когда угоняли его из Мирного, шел прекрасный сильный дождь. Даже природа в Мирном плакала, потому что этот кормилец улетал оттуда», — рассказал о последнем перелете Корниенко.

Конструкция

2-х моторный низкоплан со стреловидным крылом, двигателями, находящимися в хвосте и однокилевым оперением. В хвосте также имелся парашют для торможения. Шасси самолета могли сесть даже на грунтовую воздушно-посадочную полосу.

Управление самолетом было такое же, как и на Ту-104. Имелся автопилот, гидравлическое управление интерцепторов, электромеханическое управление закрылков и щитка. На случай непредвиденных ситуаций, в том числе разгерметизации, на борту находились кислородные маски, разные системы жизнедеятельности как для пассажиров, так и для команды Ту-124.

В крыле находились воздушные тормоза, которые использовались при посадке. Имелось два аварийных выхода — в люке и грузовом отсеке, а также две входных двери по левую сторону. Одна из них — пассажирская, вторая — служебная.

Лайнер не мог сразу вылететь после приземления, т. к. горючее заливалось в отдельные баки, что замедляло весь процесс. На лайнере были установлены системы против обледенения, обогрев стекла в кабине пилотов, а также имелись «дворники» на фонаре кабины пилота.

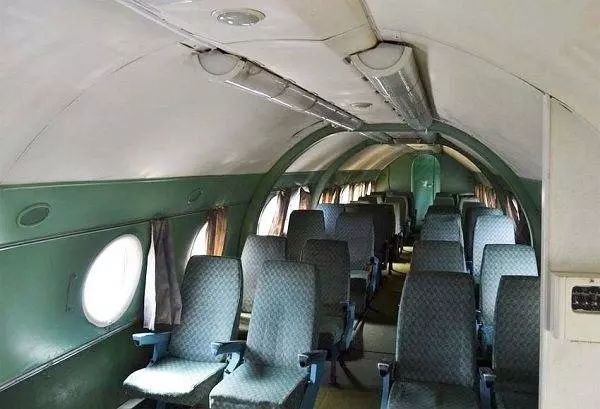

Фото салона позволяет получить представление, как самолет выглядит изнутри. Все выглядит скромно, но весьма достойно.

Модификации

Ту-124Базовый вариант на 44 пассажирских места выпускался с 1960 по 1963 годы. Впоследствии силами «Аэрофлота» число пассажирских мест доведено до 56.
Ту-124АПрототип Ту-134.
Ту-124БТри опытных самолёта с двигателями Д-20П-125, выпущены в 1963 году.
Ту-124ВБазовый вариант на 56 мест, выпускался с 1963 по 1965 годы.
Ту-124КСалонный вариант на 36 пассажиров, для особо важных персон. Использовались войсками Ирака и Китая, а также индийскими ВВС.
Ту-124К2Салонный вариант на 22 пассажира.
Ту-124ТСШтатная переделка серийных Ту-124 в транспортно-санитарные машины.
Ту-124Ш1 ,Ту-124Ш2Военные варианты, использовались для обучения воздушной навигации (штурманской подготовки).

Эксплуатация Ту-244

Предполагалось, что в 2025 году самолеты начнут использоваться, но в программе авиационной промышленности нет никакого упоминания об этом. Тем не менее, если он появится, то выглядеть визуально будет несколько иначе, чем при разработке в Советском Союзе, зато характеристики останутся практически такими, как и были задуманы.

СПС-2 не проходит по экологическим требованиям (шум, звуковой удар, вредные вещества и выбросы в атмосферу), которые ждут от самолета такого класса, это экономически невозможно. В современном мире вся идея Ту-244 была вложена в небольшой СПС-2 — Ту-444, работа над которым сейчас тоже уже не идет. Но он по сравнению с Ту-244 дешевле и экологичнее.

Фото

Эксплуатация Ту-244

Предполагалось, что в 2025 году самолеты начнут использоваться, но в программе авиационной промышленности нет никакого упоминания об этом. Тем не менее, если он появится, то выглядеть визуально будет несколько иначе, чем при разработке в Советском Союзе, зато характеристики останутся практически такими, как и были задуманы.

СПС-2 не проходит по экологическим требованиям (шум, звуковой удар, вредные вещества и выбросы в атмосферу), которые ждут от самолета такого класса, это экономически невозможно. В современном мире вся идея Ту-244 была вложена в небольшой СПС-2 — Ту-444, работа над которым сейчас тоже уже не идет. Но он по сравнению с Ту-244 дешевле и экологичнее.

Фото

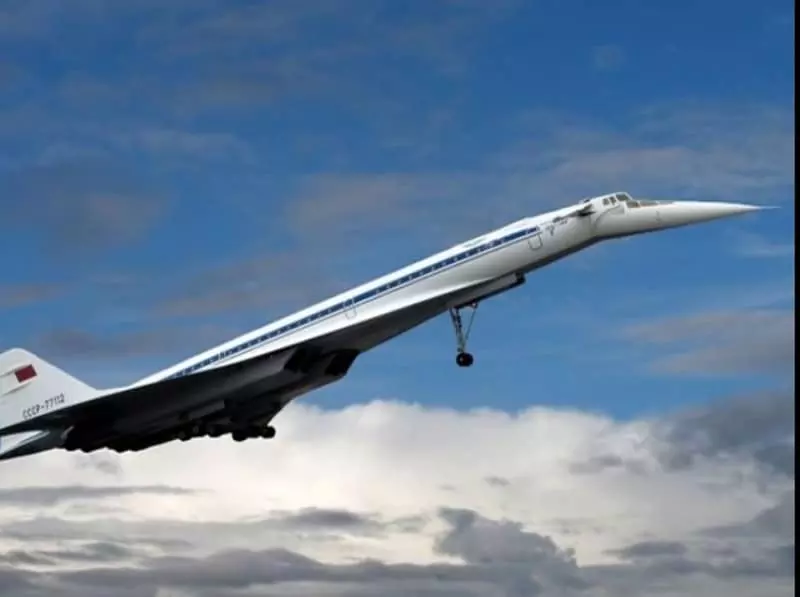

Ту-144 непохож на другие самолеты, и это неспроста

Сверхзвуковые самолеты конструктивно сильно отличаются от обычных лайнеров с реактивными двигателями. Сегодня мы много знаем про устройство и тех и других. Но в 60-х такого объема знаний не было практически ни у одной из стран.

Многие эксперты и любители нередко называют Ту-144 инженерным чудом, поскольку построить подобный самолет за столь короткое время, действительно, сравнимо с чудом.

В Ту-144 отсутствует «хвост» для управления высотой. За это отвечают элевоны, расположенные в конце крыла. Преимуществом подобной схемы является уменьшенный вес планера и меньшее сопротивление. Аналогичная конструкция использовалась в Конкорде.

Также в Ту-144 нет привычных для самолёта элементов конструкции — закрылки и предкрылки. Зато возле кабины у него есть небольшие крылышки, которые направляют воздушный поток под крылья. Благодаря этому самолет садился с меньшим углом атаки и на меньшей мощности двигателей.

Ту-144 огромный самолет. Его длина составляет 66 метров, а весит 85 тонн, без учета топлива. Для сравнения, он лишь на 7 метров короче Airbus A380, самого большого в мире пассажирского авиалайнера. При этом Airbus A380 может перевести максимум 853 пассажира, в то время как Ту-144 рассчитан всего на 100 пассажиров.

Ту-144 должен был достигать сверхзвуковой скорости, а для этого нужны мощные двигатели и большой запас топлива.

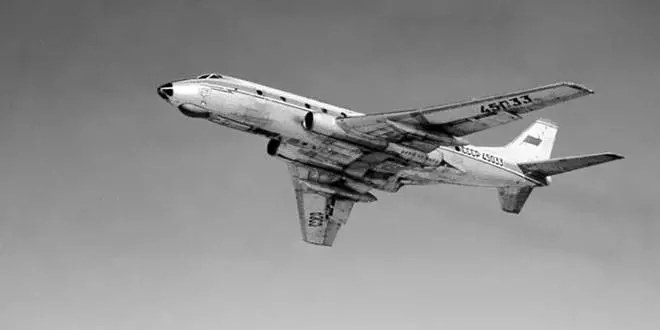

История создания Ту-124

Успешное применение определенной компоновки самолета зачастую заставляет конструкторов сконцентрироваться именно на ней, отказавшись от других вариантов. Подобная ситуация происходила в 1920 годы, когда на основе ТБ-1 были созданы ТБ-3/4/6 и АНТ-20. Главной проблемой такого решения всегда становится актуальность выбранной компоновки.

Если ТБ-1 получился хорошим, а ТБ-3 был удовлетворительным, то все последующие модели стали шагом назад. Поэтому все они выпускались только единичными экземплярами, причем иногда разработки оставались лишь в проекте.

Аналогичная ситуация произошла спустя несколько десятилетий. Тогда на базе Ту-104 конструкторы разработали Ту-124, который должен был стать ближнемагистральным пассажирским авиалайнером. Самолет имел уменьшенные габариты, но сохранял в себе недостатки старшей модели. Он разрабатывался с учетом работы на двухконтурных турбореактивных двигателях Д-20П, каждый из которых имел взлетную тягу по 5500 кгс.

Согласно требованиям, авиалайнер должен был перевозить от 36 до 40 человек при коммерческой нагрузке 5 т на расстояние до 1500 км со скоростью 750—900 км/ч. Также упоминалось, что допустимым значением длины разбега и пробега было 800 м. Экипаж состоял из 4-х человек. Правительство хотело, чтобы самолет можно легко переоборудовать для перевозки военных или раненых, а также транспортировки грузов.

Новые двигатели Д-20П давали авиалайнеру некоторые преимущества над Ту-104. Они работали с пониженными температурами и выдавали меньшие объемы выхлопных газов, что положительно сказалось на общем уровне шума. Перед установкой двигателей на Ту-124 конструкторы провели полноценные испытания.

Для этого один мотор был установлен на Ту-4ЛЛ, а потом еще на трех Ту-110Б. Также самолет превосходил старшую версию по жесткости конструкции крыла, что снижало уровень тряски авиалайнера при пролете через зону высокой турбулентности.

Самолет имел массу эксплуатационных ограничений, которые требовали особого подхода к его использованию. Поэтому тестовые экземпляры несколько раз дорабатывались. Окончательный вариант самолета был представлен спустя год. Он сразу начал выполнять регулярные внутренние рейсы. В 1963 один из первых серийных авиалайнеров был передан военным.

Характеристики

Данные из

[нужна цитата ]

Общие характеристики

  • Экипаж: три
  • Вместимость: 250/320 пассажиров
  • Длина: 88,7 м (291 футов 0 дюймов)
  • Размах крыльев: 54,77 м (179 футов 8 дюймов)
  • Рост: 16,9 м (55 футов 5 дюймов)
  • Площадь крыла: 1200 м2 (13000 кв. Футов)
  • Пустой вес: 172000 кг (379 195 фунтов)
  • Максимальный взлетный вес: 350 000 кг (771 618 фунтов)
  • Вместимость топливных баков: 178000 кг (392 423 фунта) максимум
  • Электростанция: 4 × Кузнецов НК-321 форсажный ТРДД двигатели, 323,73 кН (72 780 фунтов силы) с форсажной камерой

Спектакль

  • Крейсерская скорость: 2,340 км / ч (1,454 миль / ч, 1,263 узлов) / M2,2
  • Ассортимент: 9.200 км (5,717 миль, 4,968 миль)
  • Практический потолок: 19,000 м (62,336 футов)

Дизайн и развитие

Разработан из средней дальности Туполев Ту-104, Ту-124 должен был встретить Аэрофлоттребование о том, чтобы региональный авиалайнер заменил Ильюшин Ил-14 на внутренних маршрутах. Напоминающий уменьшенный на 75% Ту-104, эти два самолета было трудно отличить друг от друга на расстоянии, но это не была полная копия Ту-104. Ту-124 имел ряд доработок, включая двухщелевые закрылки, большой центральный тормозной механизм и автоматические спойлеры. В отличие от Ту-104, задняя кромка крыла внутрь шасси была не стреловидной.

Ту-124 сохранил тормозной парашют для использования при аварийной посадке или посадке на скользкой поверхности и имел шины низкого давления для облегчения работы с грунтовых аэродромов. Как и на Ту-104, двигатели были встроены в крылья, но турбовентиляторные двигатели были более экономичными. Размещение двигателей усиливало вибрации, что сказывалось на комфорте пассажирского салона, а также усталость срок службы крыла в сборе.

Стандартное сиденье базовой версии составляло 44 места. Первый из двух прототипов СССР-45000 (C / N 0350101) совершил первый полет с Жуковский аэродром 24 марта 1960 года. Второй прототип, СССР-45001 (C / N 0350102), появился в июне 1960 года. Два других планера служили в качестве статических испытательных ячеек. Испытания прошли успешно, самолет поступил в производство на Заводе 135 в г. Харьков, Украина, заменяющий Ту-104 в производстве. Поставки в Аэрофлот начались в августе 1962 года, и этот тип совершил первое регулярное пассажирское сообщение между Москва и Таллинн в Эстония2 октября 1962 г.

Пассажирская сверхзвуковая авиация

А вот гражданской авиации так не повезло. Первые сверхзвуковые пассажирские самолеты появились только в конце 60–х годов. Причем по настоящее время было создано только две серийных модели – советский Ту-144 и франко-британский «Конкорд». Это были типичные дальнемагистральные самолеты. Ту-144 был в эксплуатации с 1975 по 1978 годы, а «Конкорд» — с 1976 по 2003 год. Таким образом, в настоящий момент при пассажирских авиаперевозках не используется ни один сверхзвуковой самолет.

Было множество проектов по постройке сверх- и гиперзвуковых авиалайнеров, но одни из них были в итоге закрыты (Douglas 2229, Super-Caravelle, Т-4 и др.), а реализация других растянулась на неопределенно долгое время (Reaction Engines A2, SpaceLiner, Next Generation Supersonic Transport). К последним относится и проект самолета Ту-244.

Новое оборудование и вооружение

25 января 2018 года на аэродроме Казанского авиационного завода в присутствии президента России Владимира Путина состоялся первый демонстрационный полёт Ту-160М, построенного в рамках возобновления производства этих самолётов. Ранее машины, собранные с нуля, обозначали как Ту-160М2, чтобы отличать их от уже существующих ракетоносцев, прошедших заводскую модернизацию.

«Это серьёзный шаг в развитии высокотехнологичной сферы и в укреплении обороноспособности страны. Потому что это один из элементов нашей ядерной триады в воздухе. Это очень знаковая вещь», — отметил президент России в ходе своего визита.

Конструкция Ту-124

В лайнере отсутствовала вспомогательная силовая установка, обеспечивающая кондиционирование воздуха в герметизированной кабине на земле. Это вызывало дискомфорт у пассажиров, которые заняли места в салоне и ждали вылета. На более поздние самолеты ВСУ была установлена.

На Ту-124 нельзя было выполнить централизованной заправки. Горючее заливали в отдельные баки, это тормозило процесс повторного вылета лайнера после дозаправки.

На самолете было всего 2 аварийных выхода. Один аварийный люк находился в верхней части фюзеляжа, второй – в грузовом отсеке.

Входные двери размещались по левому борту. Передняя дверь служила входом для пассажиров, под заднюю трап подвести не было возможности. Она была служебной, использовалась со стремянкой.

Крыло Ту-124 конструктивно отличалось от Ту-104, хоть внешне и было схожим с ним. В его составе находились воздушные тормоза, которые меняли угол своего положения до 52 град. после касания колес шасси о покрытие ВПП.

Управление самолетом было аналогичным Ту-104. От штурвала шла жесткая проводка к элеронам и рулям. Систему управления дополнил автопилот АП-6Е. Выпуск посадочного щитка и закрылков имел электромеханическое управление, интерцепторов – гидравлическое.

Шасси лайнера было рассчитано на эксплуатацию даже на грунтовых ВПП. В хвостовой части фюзеляжа поместили контейнер с тормозным парашютом, площадь которого после раскрытия составляла 40 кв. м.

В состав системы жизнеобеспечения входило кондиционирование воздуха, кислородная аппаратура для экипажа и пассажиров. Также на борту присутствовали переносные кислородные системы жизнедеятельности на случай разгерметизации салона.

В составе конструкции присутствовали элементы противообледенительной системы. В частности к ним относятся передние противообледенительные электротермические устройства, которыми снабжались передние кромки киля и стабилизатора. Молекулярному обогреву поддавались лобовые стекла летчиков и штурмана. Также на стекле фонаря кабины летчика работал стеклоочиститель наподобие автомобильных «дворников».

Если отказывал один из двигателей, на Ту-124 можно было продолжать вести полет на высотах до 5000 м.

Ту-124 характеристики:

МодификацияТу-124
Размах крыла, м25.55
Длина самолета,м30.58
Высота самолета,м8.08
Площадь крыла,м2119.37
Масса, кг
пустого самолета22100
максимальная взлетная38000
Тип двигателя2 ТРДД Соловьев Д-20П
Тяга, кгс2 х 5400
Максимальная скорость, км/ч970
Крейсерская скорость, км/ч780
Практическая дальность, км2100
Практический потолок, м11700
Экипаж, чел4-5
Полезная нагрузка:44-56 пассажиров или 5000 кг коммерческого груза

Гражданская авиация

Схема салона Ту-134

Катастрофы и аварии

Из неофициальных источников и по данным Aviation Safety Network известно, что на начало 2012 года из-за авиационных происшествий, катастроф, и терактов утрачено 78 экземпляров самолётов  Ту-134, десять из них  в результате военных действий, два — вследствие терактов. В катастрофах погибло 1494 человек, 32 из них на земле или при столкновении с самолётами других типов.

Технические характеристики Ту-134А

  • Экипаж: четыре человека ;
  • Пассажировместимость:   76 человек;
  • Длина: 37,1 метров;
  • Размах крыла: 29,0 метров;
  • Высота: 9,02 метров;
  • Диаметр фюзеляжа: 2,9 метров;
  • Ширина салона: 2,71 метров;
  • Высота салона: 1,96 метров;
  • Коммерческая масса: 8200 килограмм;
  • Максимальная посадочная: масса: 43 000 килограмм;
  • Взлётная максимальная  масса: 47 000 килограмм;
  • Масса топлива вбаках: 13200 килограмм;
  • Силовая установка: Д-30-II (два экземпляра);
  • Номинальная тяга: 2 x 6800 килограмм*сил;
  • Крейсерская скорость: 850  километров в час ;
  • Перегоночная дальность: 2100 километров;
  • Практический потолок: 12 100 метров;
  • Длина разбега: 2200 метров;
  • Pасход топлива во взлетном. режиме: 8296 килограмм в час;
  • Pасход топлива в крейсерском режиме: 2300 килограмм в час;
  • Pасход топлива общий: 2907 килограмм в час;
  • Расход топлива на одного пассажира на один километр: 45 грамм.

Технические характеристики Ту-134Б-3

  • Экипаж: три человека ;
  • Пассажировместимость:   80 человек;
  • Длина: 37,1 метров;
  • Размах крыла: 29,0 метров;
  • Высота: 9,02 метров;
  • Диаметр фюзеляжа: 2,9 метров;
  • Ширина салона: 2,71 метров;
  • Высота салона: 1,96 метров;
  • Коммерческая масса: 9000 килограмм;
  • Максимальная посадочная: масса: 43 000 килограмм;
  • Взлётная максимальная масса: 47 600 килограмм;
  • Масса топлива в баках: 14400 килограмм;
  • Силовая установка: Д-30-IIІ (два экземпляра);
  • Номинальная тяга: 2 x 6930 килограмм*сил;
  • Крейсерская скорость: 880  километров в час ;
  • Перегоночная дальность: 2020 километров;
  • Практический потолок: 10 100 метров;
  • Длина разбега: 2550 метров;
  • Pасход топлива во взлетном. режиме: 8454,6 килограмм в час;
  • Pасход топлива в крейсерском режиме: 2062 килограмм в час;
  • Pасход топлива общий: 3182 килограмм в час;
  • Расход топлива на одного пассажира на один километр: 45,2 грамм.

Технические характеристики Ту-134 Ш

  • Экипаж: три человека ;
  • Пассажировместимость:   12 человек;
  • Длина: 37,1 метров;
  • Размах крыла: 29,0 метров;
  • Высота: 9,02 метров;
  • Диаметр фюзеляжа: 2,9 метров;
  • Ширина салона: 2,71 метров;
  • Высота салона: 1,96 метров;
  • Максимальная посадочная: масса: 43 000 килограмм;
  • Взлётная максимальная масса: 47 000 килограмм;
  • Масса топлива в баках: 16500 килограмм;
  • Силовая установка: Д-30-II (два экземпляра);
  • Номинальная тяга: 2 x 6800 килограмм*сил;
  • Крейсерская скорость: 885  километров в час ;
  • Перегоночная дальность: 1890 километров;
  • Практический потолок: 11900 метров;
  • Длина разбега: 2200 метров.

Ту-134. Галерея.

Ту-134

https://youtube.com/watch?v=bvqAX1U5hEw

Ту-144 получил четыре очень мощных и прожорливых двигателя

Двигатели для Ту-144 поручили выпустить Куйбышевскому моторному заводу под руководством конструктора Николая Кузнецова. У предприятия имелся опыт в создании авиационных двигателей, поэтому его выбрали в качестве подрядчика.

В тему: Как я строю самолёты на крупнейшем авиазаводе страны

Разработка началась в 1963 году. Его создавали на базе газогенератора НК-8 и наработок по турбированному двигателю НК-6. Летом 1964 года уже был готов первый прототип.

Вскоре был представлен двухконтурный турбореактивный двигатель с форсажной камерой НК-144. На данный момент это единственный подобный двигатель, который устанавливался в пассажирском самолете.

В двигатели Ту-144 очень много сложных систем.

В двигателе используются литые и деформируемые сплавы титана и жаропрочных материалов.

Форсажный режим позволяет временно увеличить тягу при взлете и разгоне до сверхзвуковой скорости.

В Ту-144 установлено четыре двигателя НК-144. В совокупности их максимальная скорость составляет 2443 км/ч, а крейсерская сверхзвуковая скорость — 2300 км/ч. По этим показателям Ту-144 немного опережает Конкорд.

Воздухозаборники Ту-144.

Главной проблемой НК-144 был расход топлива. Первая и самая популярная модификация Ту-144С имела среднечасовой расход топлива 38,5 тонн в час. Позже вышел Ту-144Д (доработанный) с двигателем РД-36-51. Расход снизился до 26 тонн в час.

Тем не менее, обе версии проигрывали по этому показателю Конкорду. У него расход был 20,5 тонн в час, а значит и летать он мог дольше (примерно 6000 км против 3100 км у Ту-144).

Современное состояние

Летающих экземпляров Ту-124 не сохранилось. Этот самолёт можно встретить в качестве экспоната в Центральном музее ВВС в Монино, в Ульяновском музее истории гражданской авиации и в музее Луганского авиационно-ремонтного завода. В музее Харьковского государственного авиапроизводственного предприятия сохранился Ту-124В борт СССР-45092. Два Ту-124В хранятся в Китайском музее авиации. Два Ту-124К находятся в Индии: в Индийском музее ВВС в Дели и в городе Лакнау. Несколько самолётов хранятся на аэродромах в городах России. В городе Кимры, на родине А. Н. Туполева, Ту-124К2 установили на постамент на набережной Волги. Со временем внутренности этого самолёта изъяли местные жители. В Казани кабина Ту-124 используется как учебное пособие в одном из зданий бывшего КАИ, ныне КГТУ имени Туполева.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
