Идея создания самолетов вертикального взлета и посадки появилась еще на заре авиации: это позволяло бы использовать самолеты без строительства дорогих аэродромов. Особую значимость этот тип машин в глазах военных приобрел во время холодной войны с развитием авианесущих кораблей. Кроме того, с появлением высокоточного оружия практически любой аэродром можно было вывести из строя, уничтожив взлетно-посадочные полосы, а самолетам вертикального взлета такие проблемы не грозили.

Первым серийным советским самолетом вертикального взлета и посадки стал истребитель Як-38. Машина использовалась на авианесущих крейсерах проекта 1143 («Киев», «Минск», «Новороссийск», «Баку»). Всего был построен 231 самолет, и эксплуатировались они вплоть до 2004 года.

Нужно понимать, что это был первый отечественный серийный самолет вертикального взлета и посадки, и поэтому нет ничего удивительного в том, что у него был ряд недостатков. Так, схема вертикального взлета, при которой использовалась тяга дополнительных двигателей, приводила к повышению массы конструкции и риску потери стабильности парения в случае любых флуктуаций тяги.

Кроме того, отсутствие на самолете бортовой РЛС позволяло ему вести бой только на близкой дистанции, а отсутствие компактных дальнобойных ПКР ограничивало вооружение самолета ракетами Х-23 и Х-25, имевшими довольно небольшой радиус действия.

В результате по сумме своих характеристик самолет оказался практически индентичным вертолету Ка-29. Даже большая в сравнении с винтокрылой машиной скорость не давала ему никаких преимуществ, что в конечном счете и привело к снятию истребителя с вооружения и разработке самолета вертикального взлета следующего поколения.

Видео:Истребитель СУ-35 (SU-35), руление, взлёт, пилотаж, посадка (100-летие ВВС, Жуковский)Скачать

Конструкция

Планер создавался с учетом требований малой заметности. Он имеет интегральную компоновку: крыло плавно переходит в фюзеляж, образуя единую несущую плоскость. Применены композитные материалы и радиопоглощающее покрытие.

Он стал улучшенной версией двигателя F119 той же фирмы, установленного на «Раптор». Его недостаток – сопло двигателя поворачивается только в вертикальной плоскости. Поэтому F-35 менее маневренный, чем российские истребители.

Степень унификации трех вариантов самолета – для ВВС, МП и ВМС – составляет 80%. Различные условия боевого применения определяют следующие конструктивные особенности.

F-35A для ВВС США

Это так называемый наземный истребитель (CTOL – обычный взлет и посадка). Для боевого применения и технического обслуживания этих машин будут использоваться стандартные аэродромы НАТО. Поэтому они не имеют конструктивных ограничений, обусловленных палубным базированием.

F-35A самая простая (если это слово вообще можно применить для самолетов 5-го поколения) модель, из всех нижеперечисленных, стоимостью всего $ 95 млн. С грунта он, конечно, не полетит, но с обычной бетонной полосы ему необходимо 2500 метров для взлета.

F-35B для МП США и ВМС Великобритании

Данный вариант – самолет с коротким (до 200 м) взлетом и вертикальной посадкой (СКВВП). Конструктивно F-35B отличается от других модификаций наличием вентилятора с вертикальной осью.

При этом сопло ПМД поворачивается на 95 вниз. Вентилятор приводится в движение при помощи длинного вала от компрессора ПМД через редуктор и разобщительную муфту. Коррекция положения самолёта по тангажу и крену осуществляется вспомогательными соплами ПМД.

Вентилятор расположен за кабиной пилота вместо фюзеляжного бака на 2270 кг топлива и встроенной пушки. Снижение запасов топлива привело к сокращению боевого радиуса на 25%. А оснащение самолета подвесным пушечным контейнером (вместо внутреннего) увеличило его эффективную поверхность рассеивания (ЭПР) и ухудшило аэродинамику. Но за вертикальный взлет и посадку нужно чем-то платить. Стоит такой самолет каких то $ 102 млн.

F-35С для ВМС США

Особенностями авианосного базирования F-35С являются катапультный взлет и посадка при помощи аэрофинишера. Это, в свою очередь, требует усиления элементов конструкции самолета. Для захода на посадку на пониженных скоростях была в полтора раза увеличена площадь крыла.

Требование минимальной заметности не предусматривает использование подвесных топливных баков (ПТБ). Запас топлива увеличен за счет внутреннего объема фюзеляжа. Из-за этого пушку поместили не на внутренней, а на внешней подвеске. Цена $ 116 млн.

Видео:Миг 29 уникальный вертикальный взлётСкачать

«Начинка» Су-57: невидим и невредим

В декабре 2017 года опытная модель Т-50-2 совершила первый полет на двигателях второго этапа под условным названием «изделие 30», которыми будут укомплектовываться серийные Су-57. Именно этот двигатель обеспечивает выполнение технического задания Минобороны. «Изделие 30» является полностью новым двигателем, а не модернизацией предыдущих. Головным предприятием по его разработке стало ОКБ им. А.М. Люльки.

Двигатель АЛ-41Ф1

Разработчиком радиоэлектронной системы Су-57 является НИИП им. В.В. Тихомирова. Многофункциональная радиоэлектронная система с активными фазированными антенными решетками (АФАР) дополняется оптико-электронной локационной системой, которая позволяет обнаруживать в передней полусфере воздушные цели с низкой эффективной площадью рассеяния. Таким образом, Су-57 может отслеживать и поражать цели по всем направлениям.

Система «электронного пилота» оказывает летчику всестороннюю информационную поддержку, в режиме реального времени производя большое количество вычислений на современных многопроцессорных системах. Полагаясь в критических ситуациях на гипотезный анализ системы, обрабатывающей всю входящую информацию, пилот может более качественно сосредоточиться на тактических задачах.

Фото: оргкомитет авиасалона МАКС

Су-57 отлично справляется с еще одной задачей истребителей пятого поколения – быть невидимым для противника. Самолет отличается низким уровнем заметности в радиолокационном и инфракрасном диапазонах. Бортовое электронное оборудование и вооружение Су-57 надежно защищены от помех даже в режиме работы с автоматизированными системами управления войсками, когда идет непрерывный обмен информацией между всеми участниками процесса.

Встроенный бортовой комплекс обороны и система радиоэлектронной борьбы эффективно защищают Су-57 от атак зенитных ракет и управляемых ракет, выпущенных истребителями противника. При этом сам самолет оснащается самым современным вооружением: модернизированной 30-мм авиапушкой и новейшими образцами управляемых ракет «воздух-воздух» и «воздух-поверхность».

Видео:Фирменный взлёт "Соколов России" с бочкой на форсаже (Су-35С)! Авиадартс 2018! РязаньСкачать

Первый из первых

Идея создания самолетов вертикального взлета и посадки появилась еще на заре авиации: это позволяло бы использовать самолеты без строительства дорогих аэродромов. Особую значимость этот тип машин в глазах военных приобрел во время холодной войны с развитием авианесущих кораблей. Кроме того, с появлением высокоточного оружия практически любой аэродром можно было вывести из строя, уничтожив взлетно-посадочные полосы, а самолетам вертикального взлета такие проблемы не грозили.

Первым серийным советским самолетом вертикального взлета и посадки стал истребитель Як-38. Машина использовалась на авианесущих крейсерах проекта 1143 («Киев», «Минск», «Новороссийск», «Баку»). Всего был построен 231 самолет, и эксплуатировались они вплоть до 2004 года.

Нужно понимать, что это был первый отечественный серийный самолет вертикального взлета и посадки, и поэтому нет ничего удивительного в том, что у него был ряд недостатков. Так, схема вертикального взлета, при которой использовалась тяга дополнительных двигателей, приводила к повышению массы конструкции и риску потери стабильности парения в случае любых флуктуаций тяги.

Кроме того, отсутствие на самолете бортовой РЛС позволяло ему вести бой только на близкой дистанции, а отсутствие компактных дальнобойных ПКР ограничивало вооружение самолета ракетами Х-23 и Х-25, имевшими довольно небольшой радиус действия.

В результате по сумме своих характеристик самолет оказался практически индентичным вертолету Ка-29. Даже большая в сравнении с винтокрылой машиной скорость не давала ему никаких преимуществ, что в конечном счете и привело к снятию истребителя с вооружения и разработке самолета вертикального взлета следующего поколения.

https://www.youtube.com/embed/2B5rsFhQH3Q

https://www.youtube.com/embed/ZtZNBkKdO5U

https://www.youtube.com/embed/VQ70D6nWQ6M

Видео:Истребитель МиГ-35 и этим все сказано. Взлёт, пилотаж, посадка.Скачать

Особенности Су-35С

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от «старого» Су-27М, не имеет переднего горизонтального оперения и тормозного щитка. Торможение при посадке осуществляется отклонением рулей направления в разные стороны.

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги (УВТ). Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, однако используют старую электронно-механическую систему управления. Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Конструкция

Планер Су-35 имеет токопроводящее напыление фонаря кабины, кромки планера покрываются специальными материалами для снижения ЭПР.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и всеракурсно управляемым вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя «АЛ-41Ф1» для истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа. Ресурс 4000 часов, межремонтный 1000 часов. ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.

Авионика

На Су-35 установлена РЛС с пассивной фазированной антенной решеткой Н035 Ирбис, имея дальность обнаружения целей с ЭПР 3 м² до 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС. Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты. Кабина пилота оборудована 3 дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле. Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Поставки и экспорт

В 2009 «Сухой» заключил соглашение с Министерством обороны на поставку 48 истребителей Су-35С, срок поставки — к концу 2015 года в ВВС России должны поступить 48 таких истребителей.

В декабре 2015 года подписан второй контракт на поставку 50 единиц до 2021 года в ВКС РФ.

Планируются поставки Су-35 в Индонезию. В ноябре 2015 правительство Индонезии утвердило закупку 12 многофункциональных истребителей Су-35.

В 2015 подписан договор на поставку 24 многофункциональных истребителей Су-35 в Китай. В 2021 году планируется передать первые 4 машины.

Видео:Вертикальный взлёт F 35Скачать

Технические характеристики и особенности

По фото самолета F-35 можно составить мнение о его внешних особенностях. Что касается технических характеристик самолета Ф-35, то они немного отличаются у каждой из модификаций. Есть три модели этого семейства:

• F-35A — типовой истребитель;
• F-35B — с вертикальной посадкой и быстрым взлетом;
• F-35C — взлет с помощью катапульты с авианосца.

Ф-35А

С технологической точки зрения самая простая модель — первая из них — 35А. Это облегченная и недорогая модель, которая и станет основной для экспортирования. Длина самолета — 15,57 м, а высота — 4,38 м. Ширина размаха крыльев составляет 10,67 м, а площадь крыла — 42,7 м².

Ф-35А.

Масса пустого Ф-35А — 13 290 кг, а максимальный взлетный вес достигает 29 100 кг. Он развивает скорость до 1930 км/ч. Дальность полета — 2 200 км. Самолет может находиться в полете 2 часа 36 минут. Эта характеристика будет одинаковой для всех модификаций.

Ф-35В

Ф-35В представляет собой модель, которую разработали специально для морской пехоты Соединенных штатов и английского флота. Он отличается тем, что взлетает быстро, а садиться может по вертикальной траектории. Это легкий авианосец, который должен будет выполнять одну функцию: доставку десанта.

Ф-35В.

Его габариты совпадают с теми же, как у Ф-35А. Вес пустого истребителя — 14 650 кг, а максимальная — 27 215 кг. Максимальная скорость — 1930 км/ч. 35В может летать на расстояния до 1670 км.

Ф-35С

Ф-35С имеет больший потенциал, если сравнивать его с двумя предыдущими. У F-35C вертикальный взлет возможен, благодаря использованию катапульты. Другие конструкции крыла и хвостового оперения позволяют ему совершать маневры на малых скоростях. По габаритам он чуть больше, чем Ф-35А и Ф-35В.

Ф-35С.

По массе он насчитывает 15 785 кг, когда он пустой. Максимальный вес достигает 30 320 кг. Скорость он развивает такую же, как и другие модификации. А вот дальность полета у него значительно больше — 2520 км.

Видео:Су 35с вертикальный взлетСкачать

Модификации МиГ-29

Разработанные модификации:

• МиГ-29 — одноместная авиамашина;
• МиГ-29 К — палубный истребитель и бомбардировщик;
• МиГ-29 КВП — промежуточная модель для обучения пилотов взлётам с палубы авианосца;
• 9-41 — корабельный истребитель;
• МиГ-33 — МиГ-29М;
• МиГ-29М/ОВТ — опытная модель с отклоняемым вектором тяги;
• МиГ-29UPG — усовершенствованная модель для индийской ВВС;
• 9-13 — следующая серийная версия, на вооружении с 1986 г., дополнительно имеет РЭБ «Гардения», БВП-30-26М, больший запас топлива, боевая нагрузка 3200 кг;
• МиГ-29СМТ — модернизированная экспортная версия, созданная в 1994 г.;
• МиГ-29УБТ — 2-местный, выпуск с 1998 г.;
• 9-12 — серийная модель, на вооружении с 1983 г., вес боенагрузки 2 т;
• МиГ-29AS — усовершенствованный, для экспорта в Словакию с новым БРЭО;
• МиГ-29СМ — усовершенствованная версия, имеет новые бомбы «В-П»;
• 9-31 — корабельный, разрабатывался в 2004 г. для индийского авианосца «Викрамадитья»;
• МиГ-29М — с улучшенным оборудованием, имеет УР «В-П»;
• МиГ-29МУ1 — украинская усовершенствованная модель с улучшенной навигацией;
• МиГ-29УБ — 2-местный учебно-боевой самолёт, место для конструктора разместили за счёт уменьшения РЛС, в эксплуатации с 1985 г.;
• 9-12Б — экспортная версия для других государств, не состоящих в ОВД, изменили управление УР, в боекомплект входили Р-27Р1 и Р-27Т1;
• МиГ-29М2 — 2-местный, с большей дальностью полёта и нагрузкой;
• МиГ-29Н — разрабатывался на экспорт;
• МиГ 29КУБ — экспортный, палубный;
• МиГ-29БМ — белорусская модернизированная модель с обновлённой РЛС;
• МиГ 29С — 3-серийная модель, с УР РВВ-АЕ и современной СУ, вес боевой нагрузки 4 000 кг;
• 9-12А — экспортная модель для государств Варшавского договора, с изменённой РЛПК-29, боекомплект Р-27Р1 и Р-27Т1;
• MiG-29 Sniper — усовершенствованная румынская модификация.

МиГ-29 утратил былую актуальность и устарел?ДаНет

Видео:Высший пилотаж Су-35C / Su-35S ( Flanker-E)Скачать

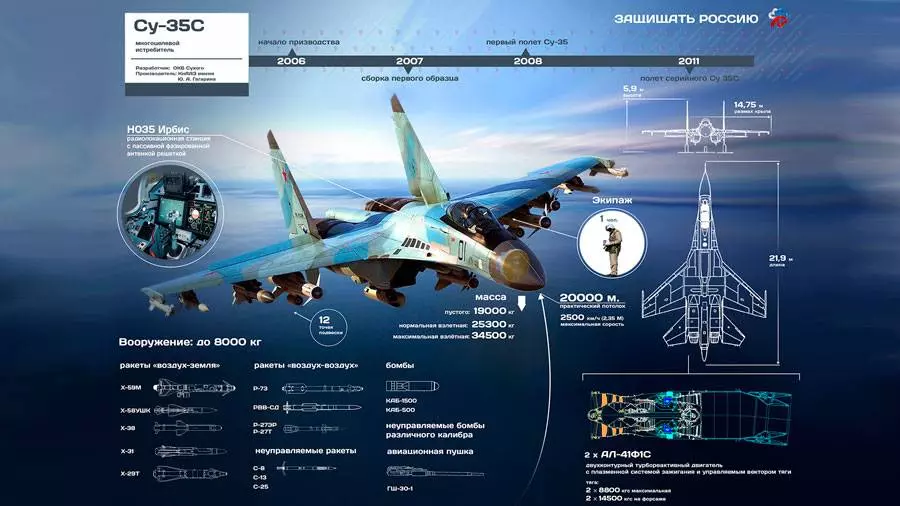

Технические характеристики Су 35

Летно-технические характеристики Су-35 обеспечивают 6000 часов эксплуатации истребителя в воздухе. Он способен оставаться в строю и нести боевое дежурство в течение тридцати лет.

Попробуем оценить оснащение и характеристики СУ 35, разделив информацию на три группы:

1. Технические данные:

• состав экипажа — 1 человек;
• размеры (длина — 21,9 м.; высота — 5,9 м.; размах крыльев — 14,75 м.; площадь крыла — 62,04 м².; угол стреловидности крыла — 42° (по передней кромке));
• взлетная масса (пустого самолета — 19 т; нормальная — 25,3 т (с подвеской 4-х ракет, 2хР73Э и 2хР77); максимальная — 34,5 т; масса топлива = 11,5 т);
• шасси — трехопорное (передняя стойка убирается по схеме «против движения»).

Су-35 в различных проекциях

1. Летные данные:

• скорость (у земли — 1400 км/ч.; на высоте — 2500 км/ч.; в бесфорсажном режиме — 1,1 Маха);
• дальность полета (у земли — 1580 км (высота полета — 0,2 км, скорость — 0,7 Маха); на высоте без ПТБ — 3600 км.; на высоте с двумя ПТБ емкостью по 2000 л. (перегоночная) — 4500 км);
• практический потолок — 20 км.;
• скороподъемность — 280 м/с (16800 м/мин.);
• длина разбега при взлете (полный форсаж) — 450 м.;
• длина пробега при посадке с нормальной взлетной массой (с использованием тормозного парашюта) — 650 м.;
• тяговооруженность(с нормальной взлетной массой — 1,1; с максимальной взлетной массой — 0,811);
• нагрузка на крыло (при нормальной взлетной массе — 410 кг/м².; при максимальной взлетной массе — 611 кг/м²);
• перегрузка — 9g.

1. Данные о вооружении:

• Пушечное вооружение — автоматическая 30 мм пушка ГШ-30-1, боекомплект — 150 снарядов;
• Ракетное вооружение (на 12 узлах внешней подвески): ракеты класса «воздух-воздух» и «воздух-земля»; неуправляемые ракеты; высокоточные боеприпасы.

Самолет Су 35 (технические характеристики и вооружение)

Видео:Последний бой украинского пилота. Встретил Су 57 ВВС РоссииСкачать

Технические характеристики и особенности

По фото самолета F-35 можно составить мнение о его внешних особенностях. Что касается технических характеристик самолета Ф-35, то они немного отличаются у каждой из модификаций. Есть три модели этого семейства:

• F-35A — типовой истребитель;
• F-35B — с вертикальной посадкой и быстрым взлетом;
• F-35C — взлет с помощью катапульты с авианосца.

Ф-35А

С технологической точки зрения самая простая модель — первая из них — 35А. Это облегченная и недорогая модель, которая и станет основной для экспортирования. Длина самолета — 15,57 м, а высота — 4,38 м. Ширина размаха крыльев составляет 10,67 м, а площадь крыла — 42,7 м².

Ф-35А.

Масса пустого Ф-35А — 13 290 кг, а максимальный взлетный вес достигает 29 100 кг. Он развивает скорость до 1930 км/ч. Дальность полета — 2 200 км. Самолет может находиться в полете 2 часа 36 минут. Эта характеристика будет одинаковой для всех модификаций.

Ф-35В

Ф-35В представляет собой модель, которую разработали специально для морской пехоты Соединенных штатов и английского флота. Он отличается тем, что взлетает быстро, а садиться может по вертикальной траектории. Это легкий авианосец, который должен будет выполнять одну функцию: доставку десанта.

Ф-35В.

Его габариты совпадают с теми же, как у Ф-35А. Вес пустого истребителя — 14 650 кг, а максимальная — 27 215 кг. Максимальная скорость — 1930 км/ч. 35В может летать на расстояния до 1670 км.

Ф-35С

Ф-35С имеет больший потенциал, если сравнивать его с двумя предыдущими. У F-35C вертикальный взлет возможен, благодаря использованию катапульты. Другие конструкции крыла и хвостового оперения позволяют ему совершать маневры на малых скоростях. По габаритам он чуть больше, чем Ф-35А и Ф-35В.

Ф-35С.

По массе он насчитывает 15 785 кг, когда он пустой. Максимальный вес достигает 30 320 кг. Скорость он развивает такую же, как и другие модификации. А вот дальность полета у него значительно больше — 2520 км.

Видео:СУ-24 дал газу над пляжем ))) эффект был. ШУТНИК.Скачать

Возможности и преимущества

МиГ-29 может развить скорость до 2450 км/ч и подниматься в небо на высоту 18 км. Самолёт имеет два мотора, однако может взлетать лишь на одном. Непосредственно в полёте запуская второй мотор.

Выполняя фигуру высшего пилотажа «колокол», самолёт резко взлетает вертикально вверх, а затем замирает и быстро падает вниз, при этом истребитель на какое-то время пропадает с поля зрения радаров. Лётчики-асы могут совершать на МиГ-29 и другие фигуры высшего пилотажа: «пирамида», «молот», «крест», «стрела», «звезда».

Фигура высшего пилотажа «колокол»

Самолёт имеет новшества в фюзеляже, за счёт чего улучшились его аэродинамические характеристики по сравнению с более ранними моделями. Корпус изготовили из сплавов алюминия и лития, а клепаные соединения заменили сварными швами. Вес машины стал меньше.

Корпус изготовлен из материалов, которые поглощают радиоволны. Самолёт стал меньше заметен на радарах. Конструкторы МиГа спроектировали крылья более острыми, за счёт чего улучшилось качество управления летательным аппаратом даже на высоких скоростях.

Летательный аппарат оснащён ракетами, бомбами, и пушкой. Самолёт может сопровождать тяжёлые бомбардировщики и прикрывать их от истребителей неприятеля. Лёгкий МиГ способен совершать вылеты в целях разведки. Вооружение истребителя рассчитано на перехват воздушных целей, противодействие разведывательным средствам неприятеля, уничтожение вражеских летательных аппаратов.

Самолёты этой версии могут находиться на линии фронта и обеспечивать армии наступление. МиГи могут взлетать с неподготовленных ВПП. У самолётов закрывающиеся нижние воздухозаборники и усиленное шасси.

МиГ-29 может осуществлять быстрый взлёт. Его скороподъёмность равна 330 м/с. Машина проходит виражи с малыми радиусами, отлично маневрирует в горизонтальной и вертикальной плоскости. В 1988 г. была выпущена новая модель, способная взлетать и приземляться на авианосец. Самолёт мог складывать крылья для более компактного размещения на борту корабля. МиГ может осуществлять практически вертикальный взлет (с очень коротким разбегом), но не способен взлетать из-под воды.

Первым авиационным полком, приступившим к освоению МиГ-29, стала авиагруппа «Стрижи». Лётчики на 6 самолётах в 1986 г. посетили финскую авиабазу Риссала. Именно тогда зарубежному сообществу впервые продемонстрировали этот советский истребитель. В 1988 г. на Международной выставке в Фарнборо, на которой был показан этот летательный аппарат, экспертов поразил тот факт, что у самолёта расход топлива на 15% ниже, чем у натовских аналогов. Для международной презентации советским машинам придумали интересный дизайн. Самолёт разукрасили в сине-красный цвет и написали на носовой части слово «Стрижи». С тех пор МиГ-29 стали называться стрижами.

Видео:Су-33 неудачно зашел на посадкуСкачать

Конструкция

Российские Су-35 (внизу) и Су-57 (вверху) — истребитель пятого поколения в полёте

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от старого Су-27М, не имеет переднего горизонтального оперения (ПГО) и тормозного щитка (торможение при посадке осуществляется отклонением рулей направления от продольной оси).

Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 (кроме двигателей) — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Планер

См.

Планер Су-35: кромки планера покрываются материалами, снижающими эффективную площадь рассеяния. Фонарь кабины имеет токопроводящее напыление.

Двигатели

Двигатели «изделие 117С» с УВТ

На Су-35 установлены два двухконтурных турбореактивных двигателя АЛ-41Ф1С разработки ОКБ им. А. Люльки — филиала ПАО «ОДК-УМПО» с форсажной камерой, плазменной системой зажигания и всеракурсно управляемым вектором тяги (УВТ).

Данные двигатели являются «упрощённым» вариантом АЛ-41Ф1 — двигателя первого этапа истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14 500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу).

Ресурс 4000 часов, межремонтный 1000 часов.

РЛС Н035 Ирбис с ПФАР

Су-35С ВВС России в окраске, принятой с 2010 по 2013 годы

ВГТД ТА14-130-35 — вспомогательный (ВСУ) газотурбинный двигатель с эквивалентной мощностью 105 кВт. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.

Авионика

Су-35С обладает информационно-управляющей системой ИУС-35.

Установлена РЛС с фазированной антенной решёткой «Н035 Ирбис», которая имеет дальность обнаружения целей с ЭПР 0.01 м² до 100 км; ЭПР 0.1 м² до 160 км; ЭПР 1 м² до 270 км; ЭПР 3 м² до 400 км антенная система L-диапазона, которая имеет дальность обнаружения целей с ЭПР 0.01 м² до 130 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Вместо традиционных штанг ПВД использованы невыступающие в поток датчики системы СИ ВСП-35, что позволило избавиться от непрозрачного для радиоволн «пятачка» на носовом обтекателе и выровнять диаграмму чувствительности РЛС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Кабина пилота оборудована тремя дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Оборудован системой оптической передачи данных для связи между самолётами группы при полёте в режиме радиомолчания. Приёмники/передатчики этой системы в виде коротких полос по бокам кабины, на килях и законцовках крыльев являются одним из наиболее заметных внешне отличий от предыдущих модификаций.

Видео:Spectacular vertical take off MIG 29 at RIAT 2015Скачать

Бортовое радиоэлектронное оборудование

Современные комплексы бортового радиоэлектронного оборудования (БРЭО) строятся на основе интерфейса «человек – машина».

Вся необходимая информация должна поступать пилоту в наиболее удобной форме.

БРЭО истребителя пятого поколения должно обеспечивать:

• отображение полной картины тактической обстановки;
• сферический обзор пространства пилотом;
• автоматизацию процессов обработки информации, стрельбы и постановки помех;
• одновременное сопровождение нескольких целей на большой дальности;
• круговое поражение целей в ближнем бою;
• обнаружение целей в пассивном режиме (условие малой заметности).

Эти требования реализованы при создании многофункциональной интегрированной системы радиочастотного диапазона MIRFS. Основными ее компонентами являются:

• радиолокационная станция (РЛС) AN/APG-81 с активной фазированной антенной решёткой;
• оптоэлектронная система (ОЭС) с распределённой апертурой AN/AAQ-37;
• инфракрасная (ИК) станция наблюдения и целеуказания AN/AAQ-40;
• комплекс радиоэлектронной борьбы (РЭБ) AN/ASQ-239 «Барракуда»;
• нашлемная система целеуказания и индикации HMDS.

РЛС AN/APG-81

РЛС AN/APG-81 X-диапазона (8–12 ГГц) разработана для истребителей семейства F-35 кампанией «Нортроп¬ – Грумман». Она обеспечивает:

• одновременное обнаружение воздушных (до 150 км) и наземных целей;
• ведение радиотехнической разведки;
• применение средств РЭБ.

Характерной особенностью станции является высокая разрешающая способность. Обнаружение наземных объектов с точностью до 30 см позволяет классифицировать боевую технику.

ОЭС AN/AAQ-37

Система включает шесть ИК датчиков, которые полностью обеспечивают круговой обзор и позволяют:

• обнаруживать воздушные и наземные цели;
• предупреждать о ракетной атаке;
• определять места пусков ракет, в том числе баллистических, и стрельбы зенитной артиллерии;
• получать изображение земной поверхности, в том числе под самолетом, в целях навигации.

Главные достоинства системы – обзор пространства без «мертвых зон» и пассивное (за счет принимаемого излучения) обнаружение целей.

При активном (излучение и прием отраженной от цели радиоволны) поиске целей истребитель немедленно себя обнаруживает.

Нашлемная система целеуказания и индикации HMDS

Данная система является уникальной особенностью БРЭО истребителей F-35. Благодаря ей пилот получает возможность полного сферического обзора пространства.

Панель индикации шлема расположена на его защитном стекле. Бортовой компьютер выводит на нее всю необходимую информацию:

• изображение окружающей обстановки (от ИК датчиков);
• параметры полета;
• данные о целях;
• перекрестье прицела авиапушки.

HMDS считается важнейшим компонентом интерфейса “человек –машина».

Видео:ПИЛОТЫ США ВЫТАРАЩИЛИ ГЛАЗА! МиГ-29ОВТ 5 минут полетаСкачать

Особенности Су-35

Конструкция исходного планера была усовершенствована и усилена, что позволило повысить срок эксплуатации самолета до 6000 полетных часов. В корпусе самолета применяются композиты и алюминиево-литиевые сплавы. Новые конструктивные решения дали возможность существенно поднять максимальную взлетную массу самолета.

На Су-35 была применена новая модель двигателей АЛ-41Ф1С, позволяющих набирать сверхзвуковые скорости без применения форсажа – свойство, характерное для 5-го поколения машин.

По своим летным характеристикам самолет превосходит все существующие истребители, относящиеся к 4-му поколению, такие как европейский «Рафаль» и американский F-16, и вплотную приближается к современным машинам 5-го поколения, состоящим на вооружении США (фото F-22 и фото F-35). Скорость, маневренность и дальность полета истребителя также превосходят имеющиеся аналоги.

Су-35 имеет РЛС Н035 Ирбис, при помощи которой он может обнаруживать воздушные и крупные надводные цели в пределах 400 км, а наземные – до 200 км. Количество одномоментно обнаруживаемых и сопровождаемых целей в сравнении с прототипом серьезно увеличено. Су-35 может одновременно сопровождать до 30 и обстреливать до 8 воздушных целей.

Самолет обладает развитыми средствами РЭБ.

Технические характеристики

• Экипаж — 1 пилот.
• Длина – 21,95 м.
• Высота – 5,92 м.
• Максимальная скорость – 1400 км/ч (вблизи земли) и 2500 км/ч (на высотах).
• Дальность полета – до 4500 км. (с подвесными топливными баками).
• Потолок – 20 км.

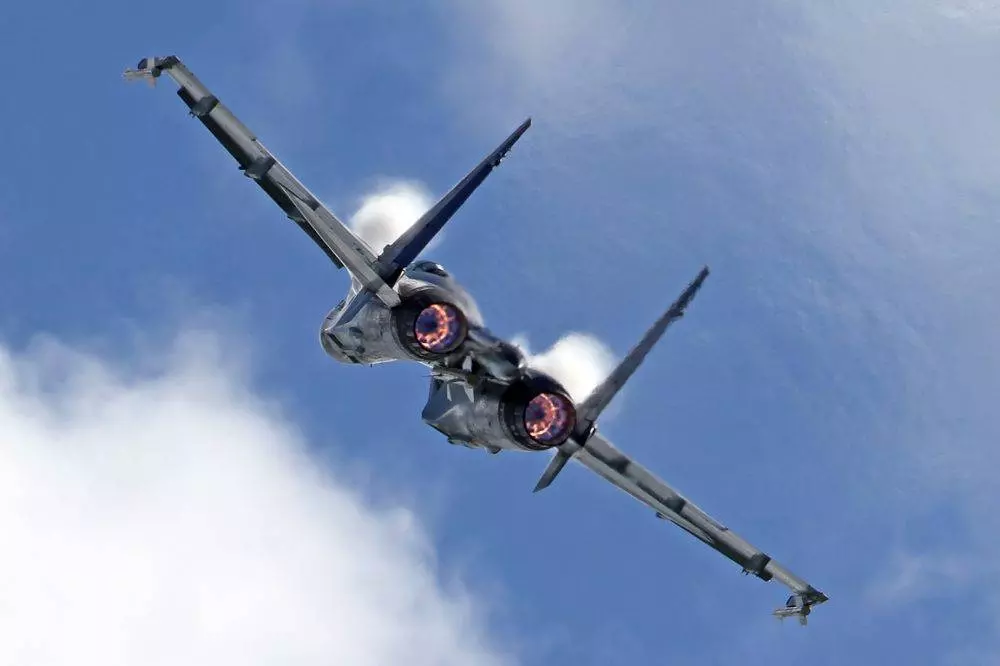

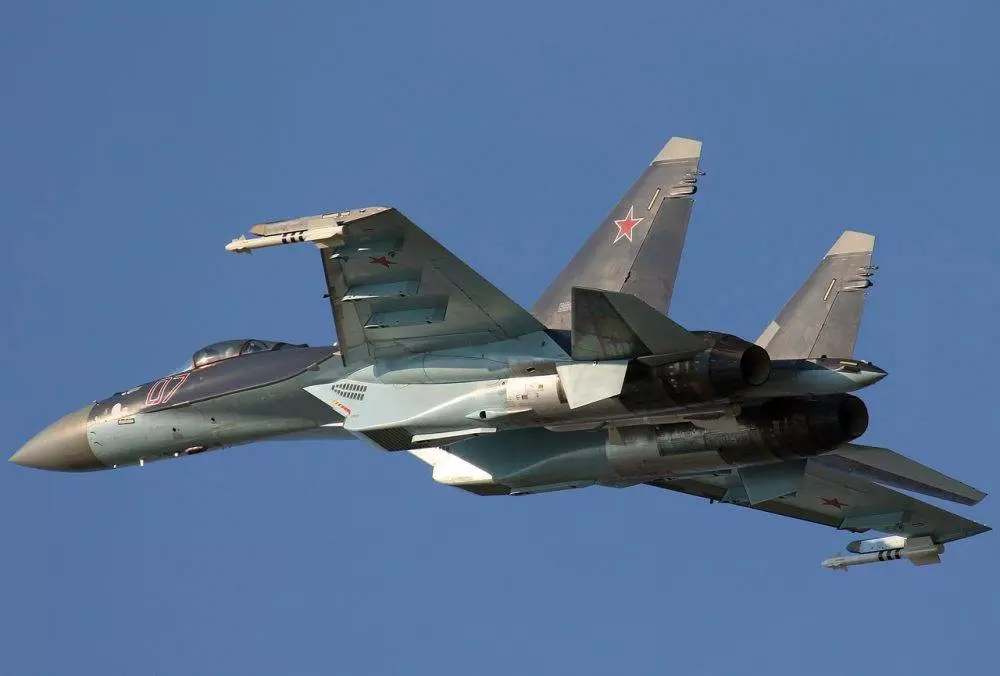

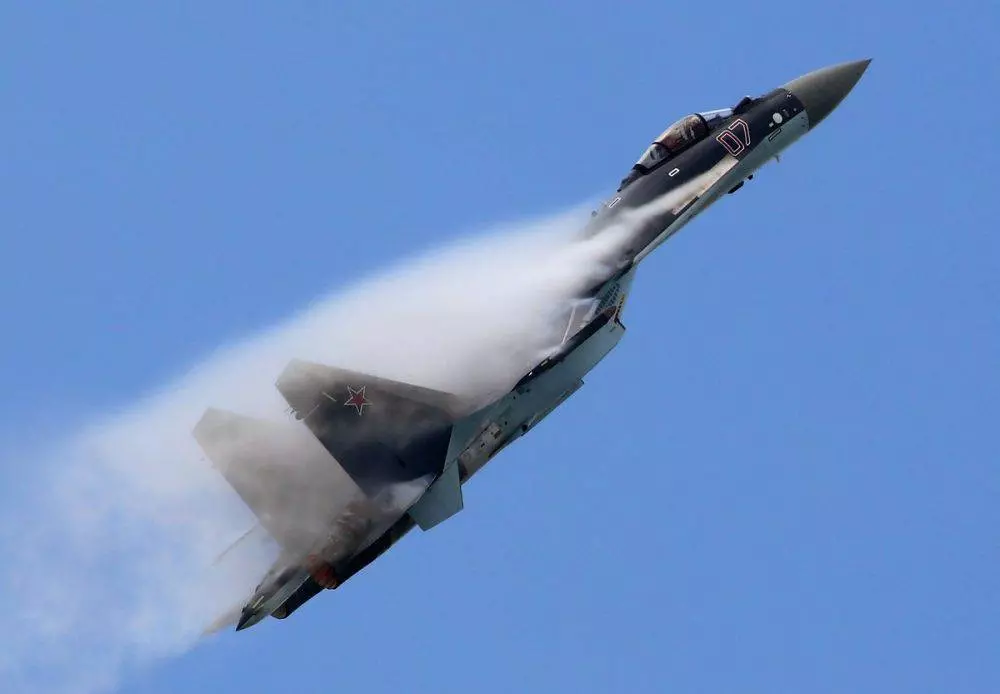

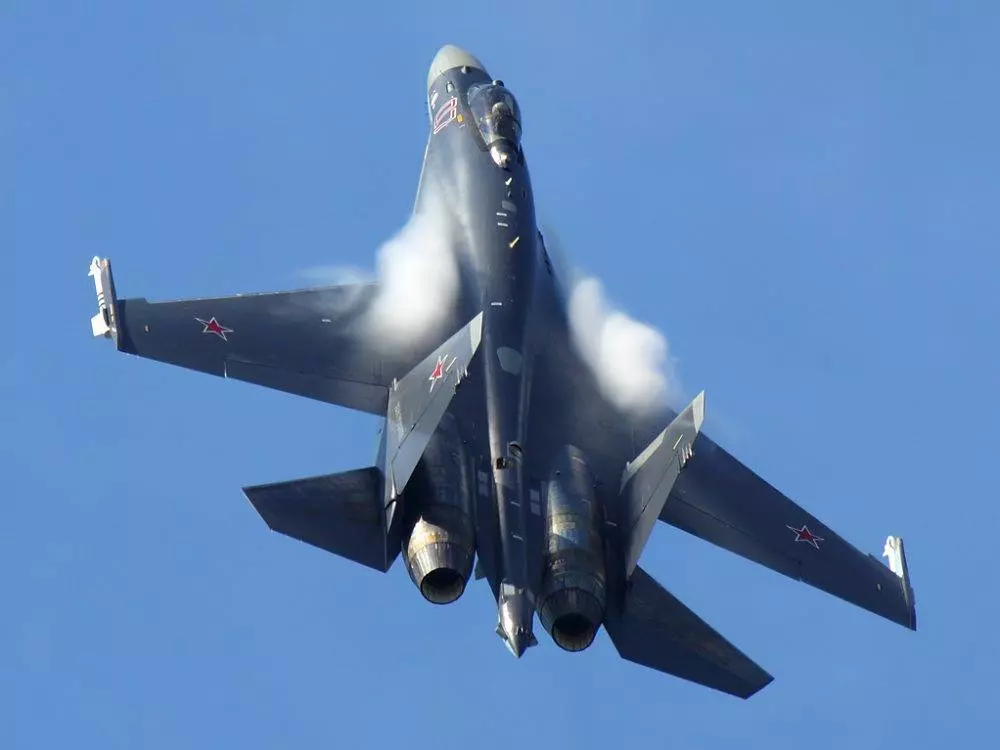

Фото Су-35 в полёте.Фото Су-35 (Су-35С).Фото Су-35.Фото Су-35.Фото Су-35.Фото Су-35.Фото Су-35.Фото Су-35.
